Наземні конструкції
Переваги наземних конструкцій для монтажу сонячних панелей
– густа перфорація профілів забезпечує широкий діапазон регулювання без необхідності свердління;
– поздовжня перфорація профілів дозволяє плавно регулювати кут нахилу конструкції відносно поверхні ґрунту в діапазоні 20–30°;
– можливість монтажу конструкції з використанням лише одного типу болтів SGKFM10x20;
– перфорація профілів зменшує масу конструкції без втрати її міцності, завдяки чому монтажникам не потрібно переносити важкі профілі, а їхня робота стає ефективнішою;
– густа перфорація дозволяє встановлювати панелі у будь-якому місці без свердління;
– використання профілю типу C забезпечує можливість безпечного прокладання кабелів усередині нього;
– завдяки використанню дротяної скоби SPV кабелі, прокладені в профілі CWC100H50…NMC, надійно утримуються всередині, що дозволяє відмовитися від використання неестетичних і недовговічних пластикових стяжок;
–верхня перфорація профілю CWC100H50…NMC забезпечує швидкий монтаж притискних клем із застосуванням ромбічних гайок NRM8PV;
– поздовжня перфорація опорних профілів дозволяє швидко встановлювати консолі та кабельні лотки для безпечного прокладання кабелів і монтажу конструкцій під інвертори;
–опори можуть виготовлятися з листової сталі різної товщини (2,5; 3,0 та 4,0 мм) залежно від характеристик ґрунту;
– Профілі виготовляються за допомогою найсучасніших перфораційних машин, що забезпечує високу якість та стабільні результати. Торці профілів практично не мають гострих країв, що значно знижує ризик травмування монтажника.
–профілі виготовлені зі сталі з покриттям Magnelis®, MagiZinc® або PosMAC, які забезпечують багаторічний захист від корозії;
– використання монтажних шаблонів дозволяє швидко визначати місця кріплення наступних елементів конструкції та монтажних клем;
– продукція виготовлена в Польщі.
Sposoby montażu konstrukcji wolnostojących do podłoża, warianty montażowe konstrukcji:

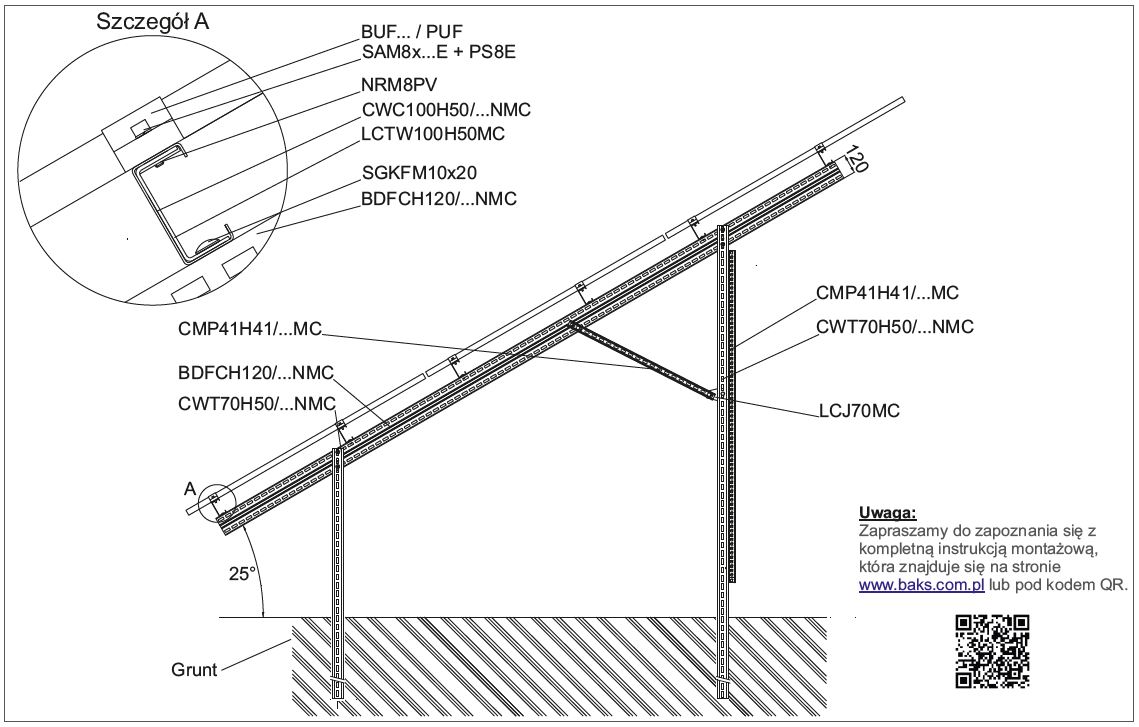

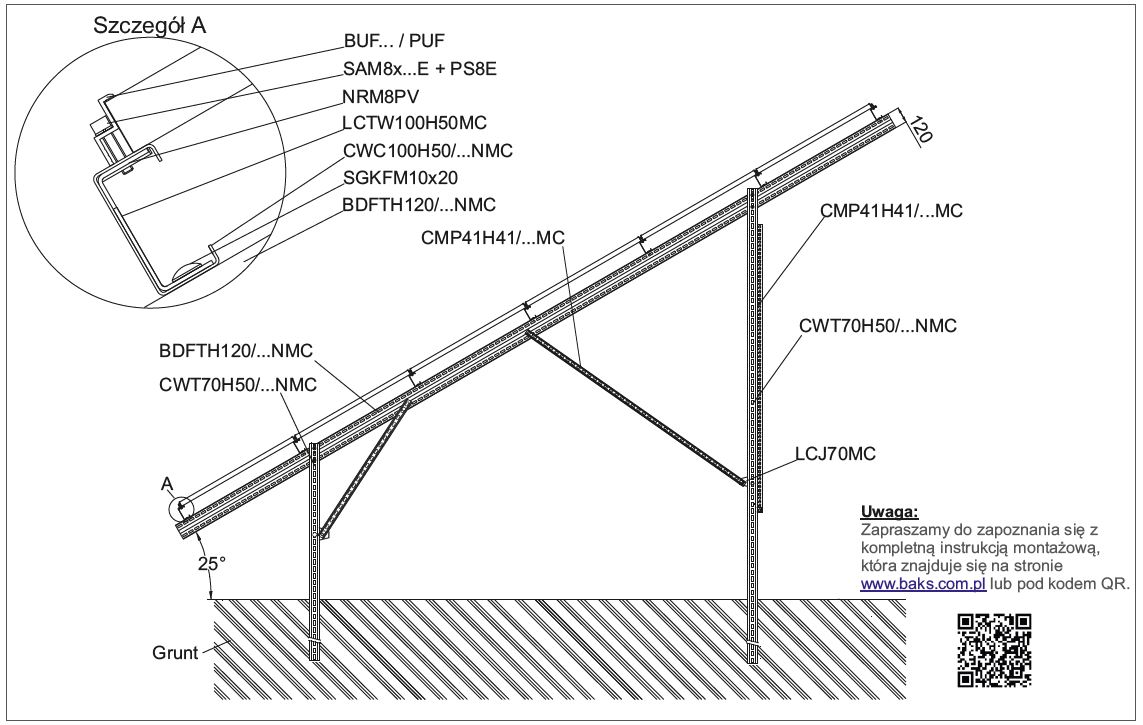

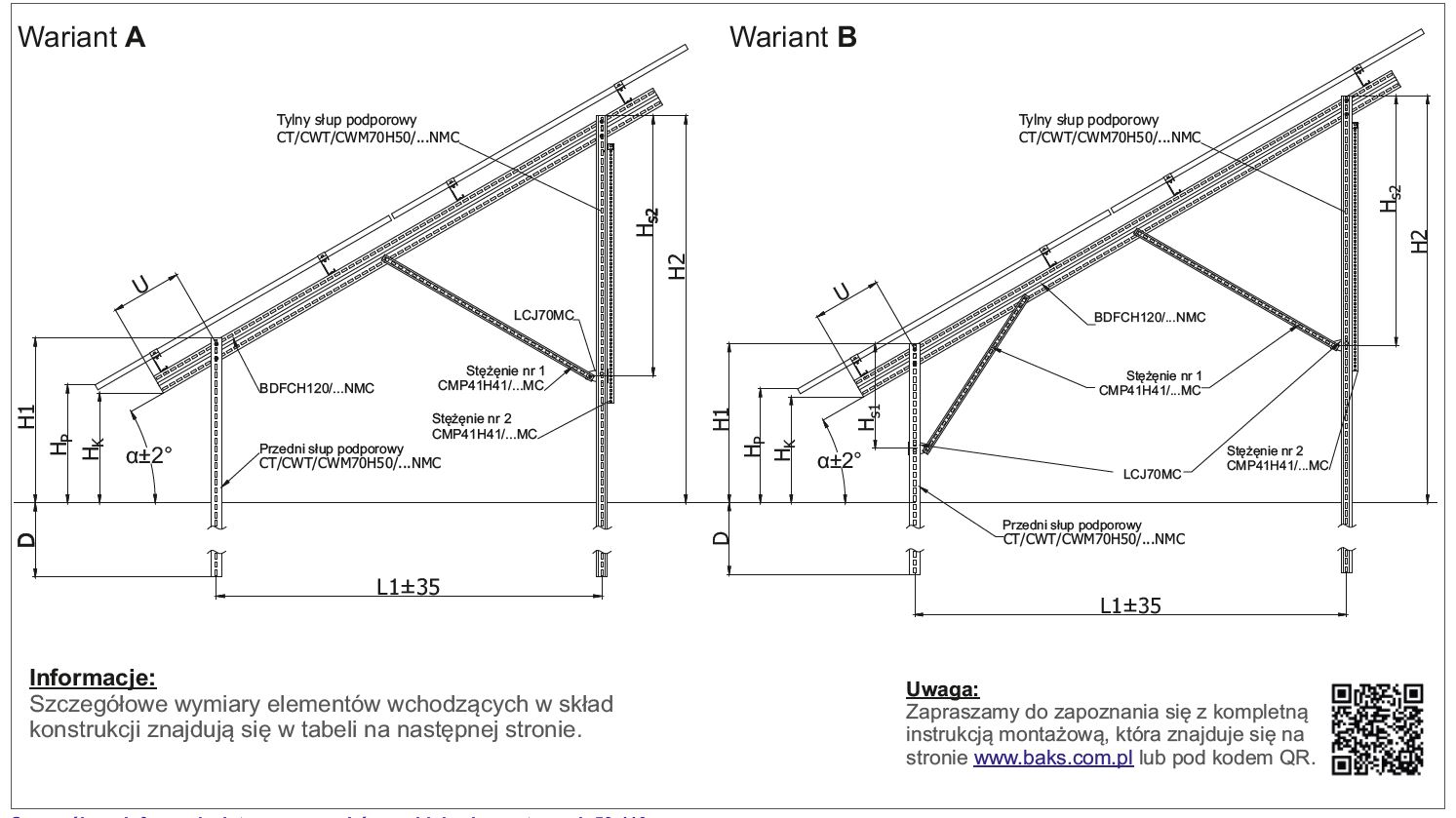

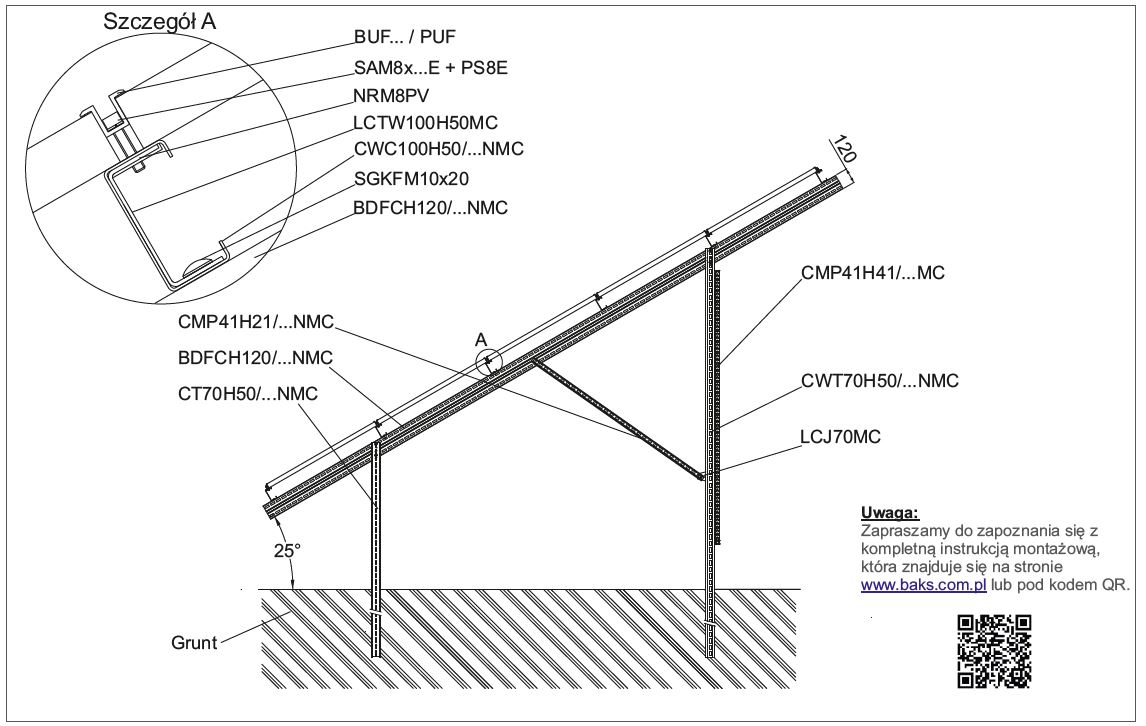

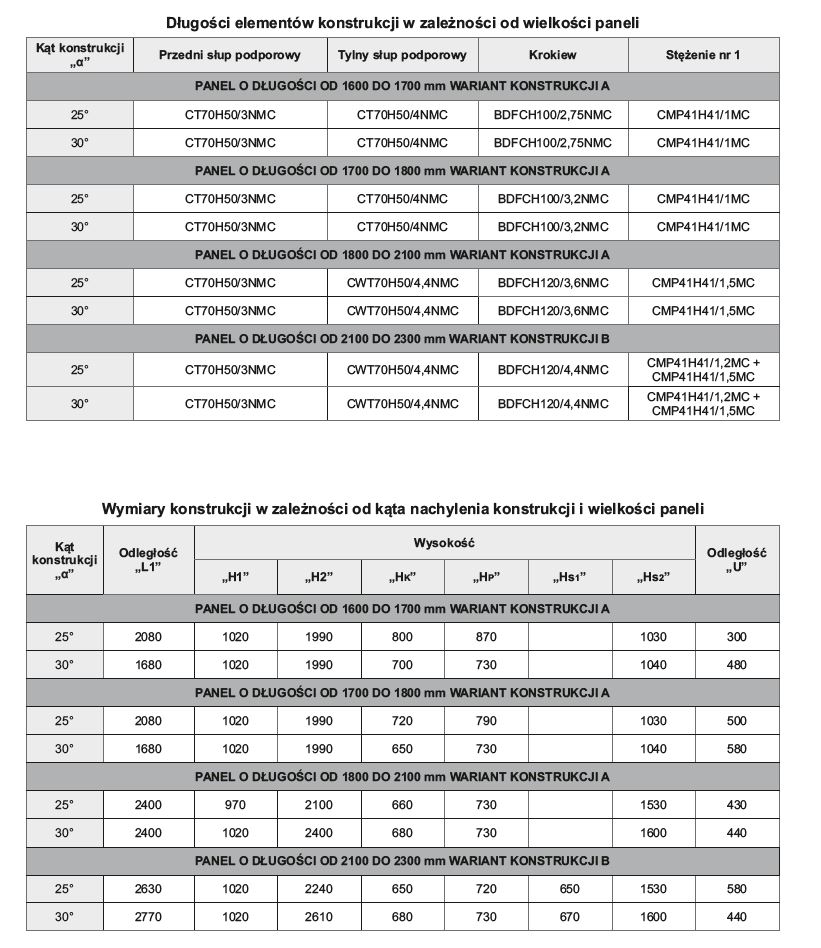

System: W-V2G2-25°
Інструкції з монтажу конструкції
W-V2G2
W-V2B2
W-V2S2
W-V2K2
Опис конструкції
Комплектна опорна система для встановлення двох рядів сонячних панелей у вертикальному розташуванні.
Технічний опис
Матеріали опорної системи
MC — конструкційна сталь із покриттям:
Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — сталь із цинк-ламельним покриттям.
Конструкція пройшла випробування на міцність.
Схема розташування модулів
· вертикальна (V)
Ґрунтові умови:
· ґрунти з доброю або високою несучою здатністю.
Варіанти монтажу конструкції:

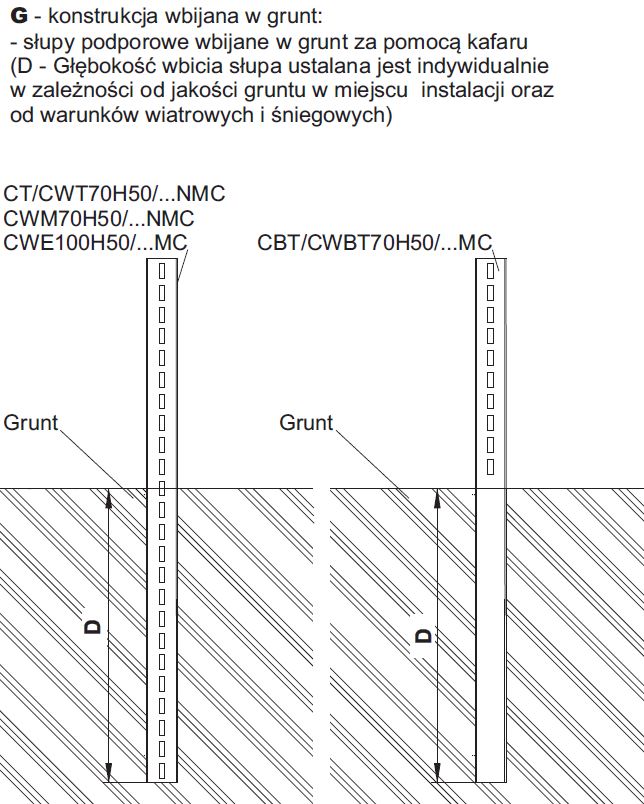

· W-V2G2 — забивання опор у ґрунт
(глибина занурення залежить від характеристик ґрунту)

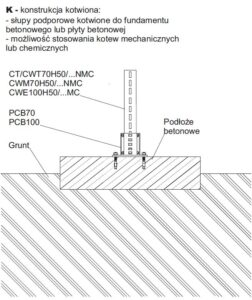

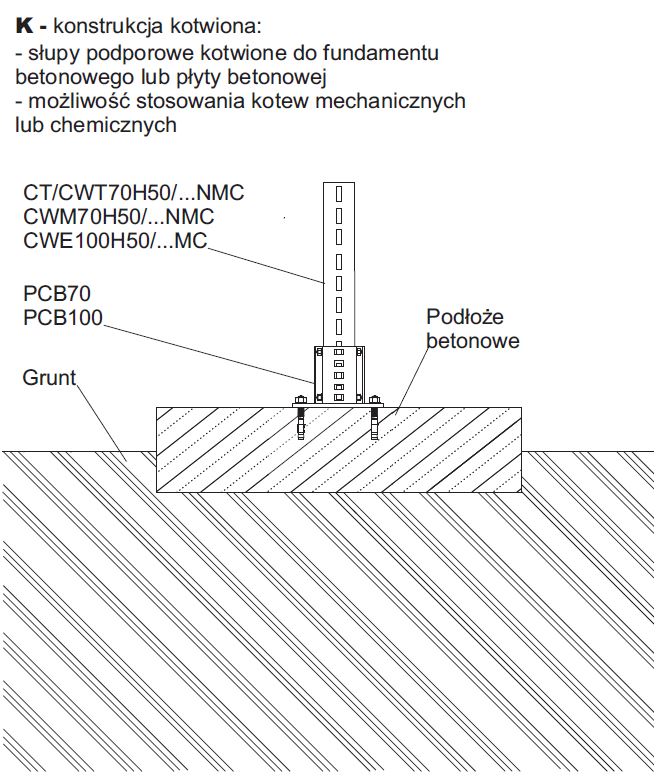

· W-V2K2 — опорні стійки анкеруються до бетонного фундаменту

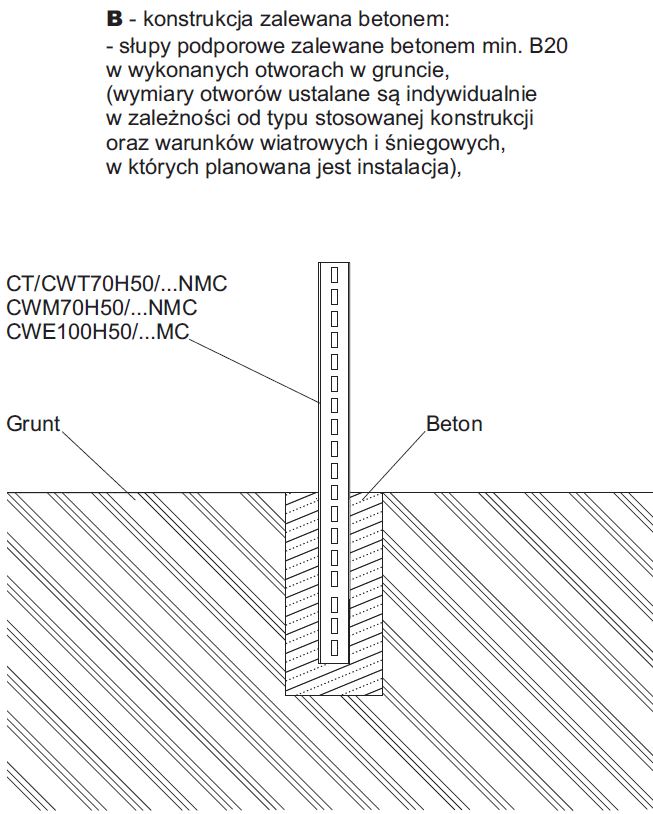

· W-V2B2 — опорні стійки бетонуються в підготовлених отворах із використанням бетону не нижче B20 (розміри отворів визначаються залежно від характеристик ґрунту)

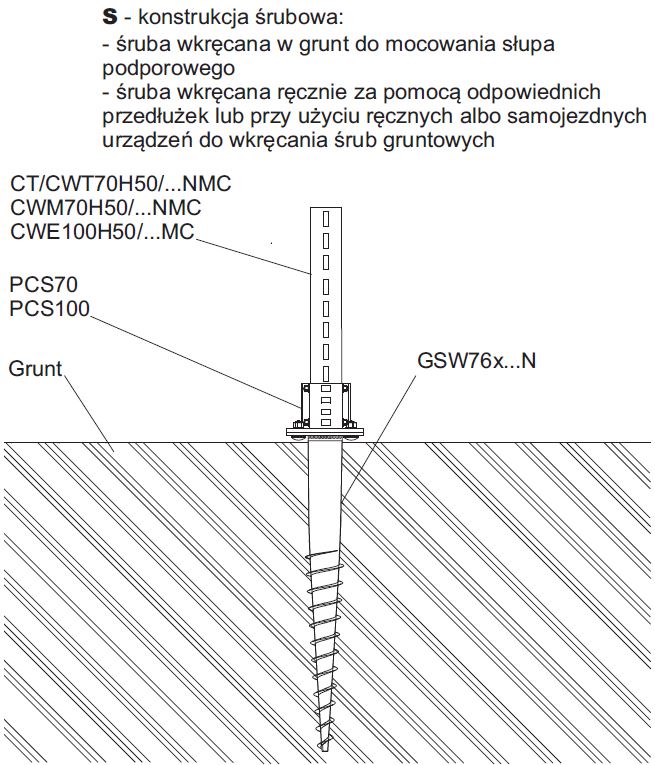

· W-V2S2 — на замовлення можливе використання гвинтової палі для кріплення опорної стійки
· W-V2…2-WZ — виконання зі схемою розташування модулів схід–захід
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх гарантійних вимог виробника.
Можливе розширення гарантійного терміну.

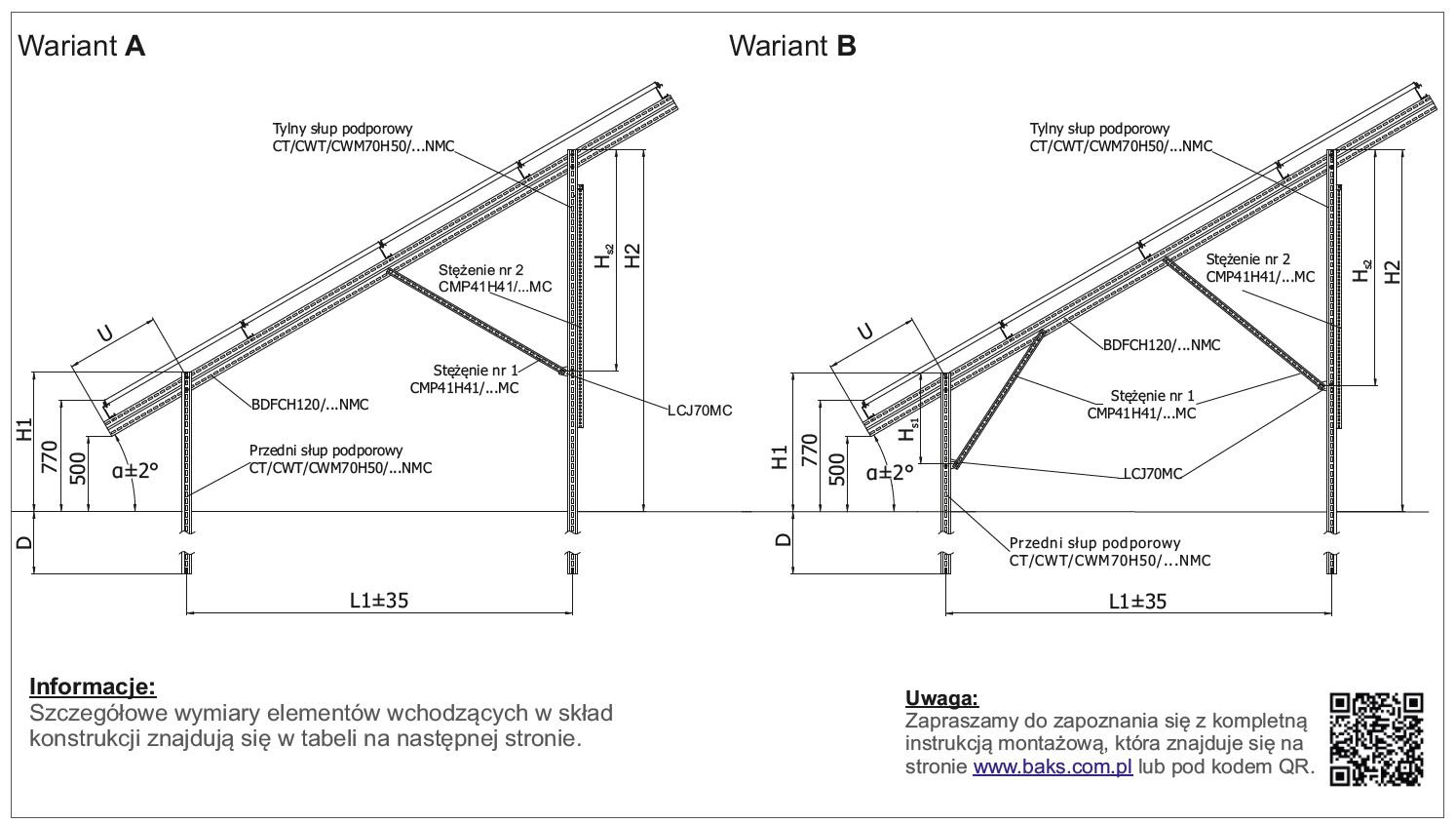

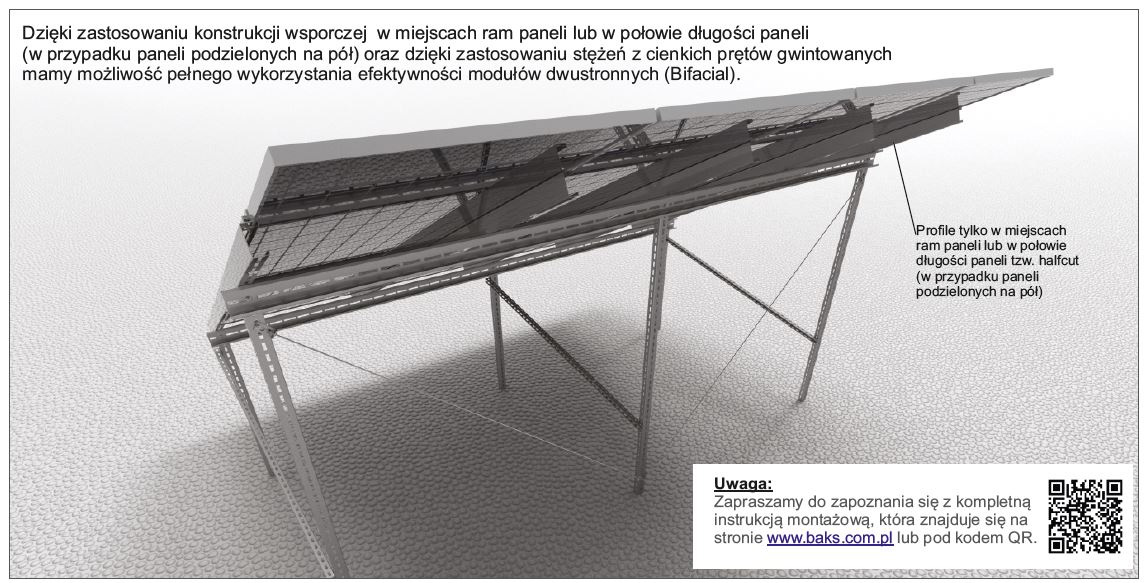

System: W-V2G2-BI-25°
Інструкція з монтажу конструкції:
W-V2S2-BI
W-V2K2-BI
W-V2G2-BI
W-V2B2-BI
Переваги
· використання несиметричних профілів з одним відігнутим боком дозволяє забезпечити необхідний кут нахилу конструкції та створити площину для безпосереднього монтажу профілів, на яких встановлюються модулі;
· профілі з відігнутим боком монтуються безпосередньо до опорних стійок без використання додаткових монтажних елементів;
· виготовлення зі сталі з покриттям Magnelis®
Опис конструкції

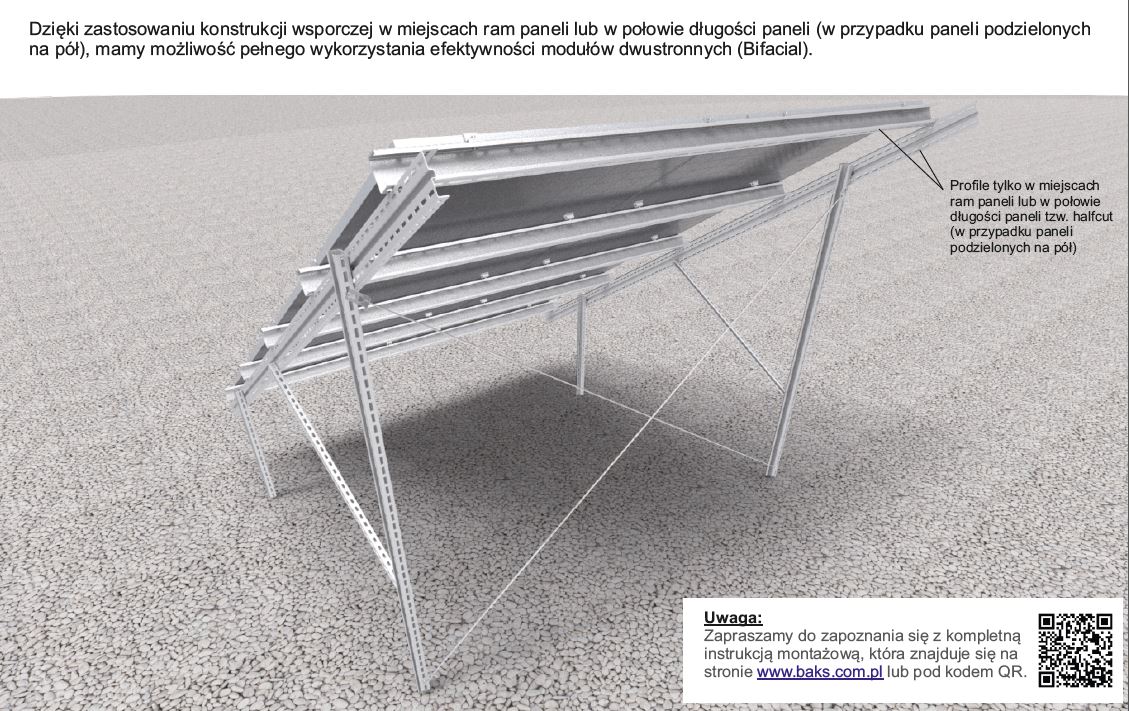

Комплектна опорна система, призначена для монтажу двосторонніх (Bifacial) сонячних панелей, які використовують сонячне випромінювання, відбите від поверхні ґрунту.
Технічний опис
Матеріали опорної системи
MC — конструкційна сталь із покриттям:
Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — сталь із цинк-ламельним покриттям.
Приклад конструкції
Схема розташування модулів
· горизонтальна (H)
Ґрунтові умови
· ґрунти з доброю або високою несучою здатністю.
Варіанти монтажу конструкції
· W-V2G2-BI-N — забивання опор у ґрунт (глибина занурення залежить від характеристик ґрунту)
· W-V2K2-BI-N — опорні стійки анкеруються до бетонного фундаменту;
· W-V2B2-BI-N — опорні стійки бетонуються в підготовлених отворах із використанням бетону не нижче B20 (розміри отворів визначаються залежно від характеристик ґрунту);
· W-V2S2-BI-N — на замовлення можливе використання гвинтової палі для кріплення опорної стійки.
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх гарантійних вимог виробника.

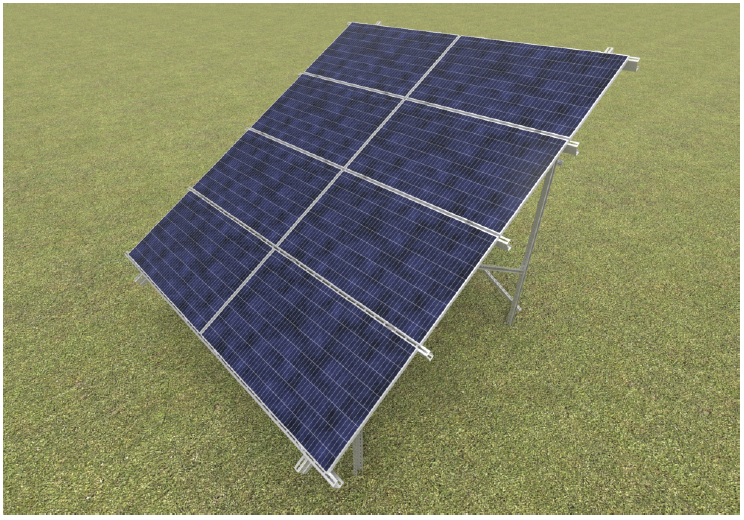

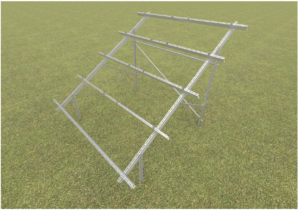

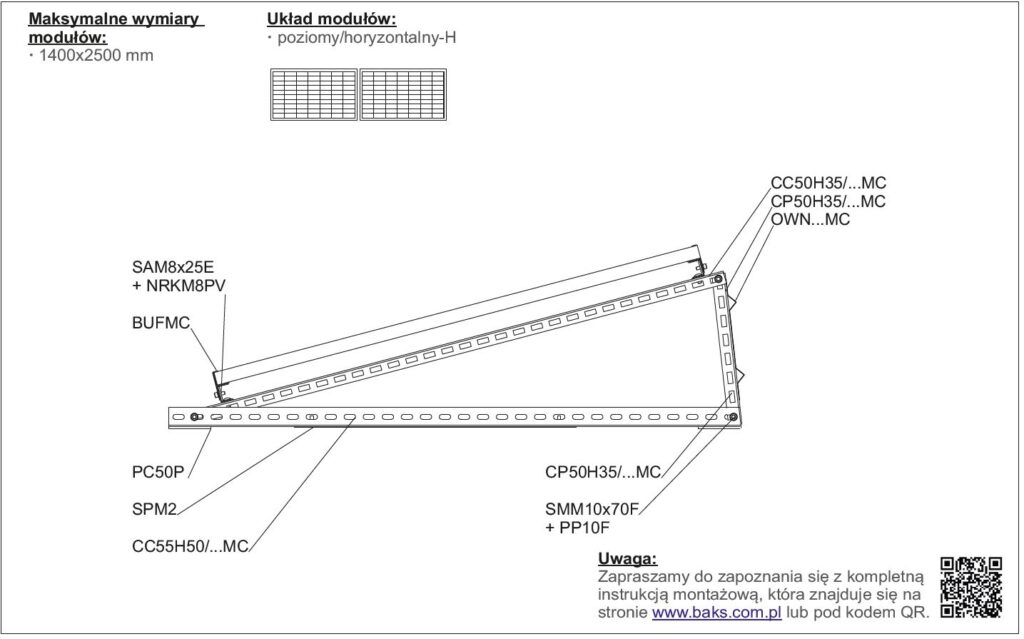

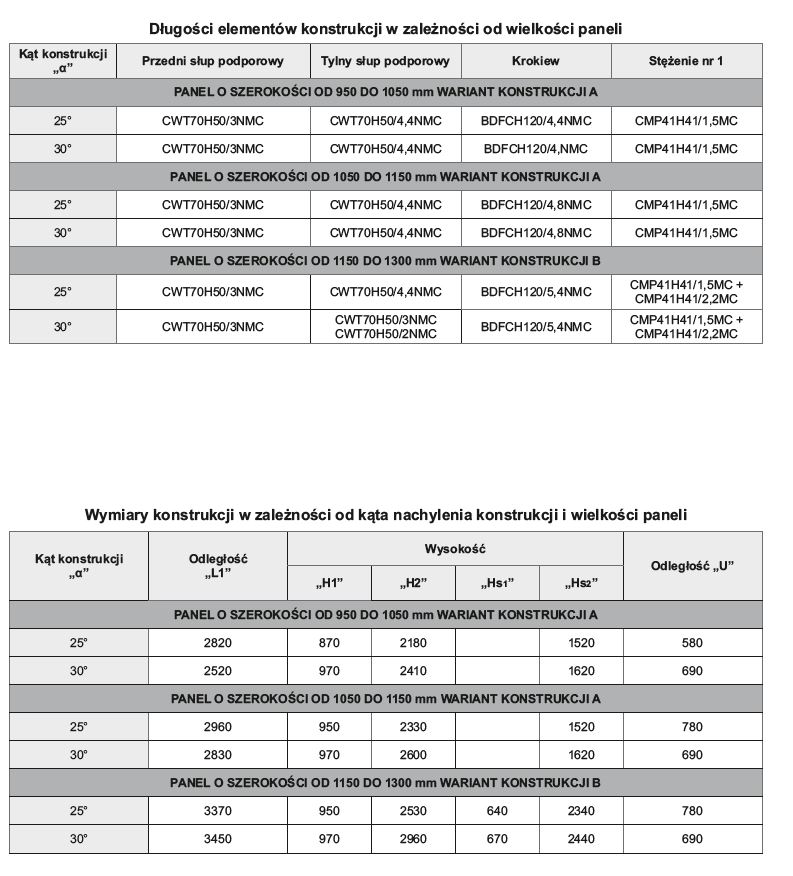

Система: W-H4G2-25° (опціонально 30°)
Instrukcja montażu konstrukcji:
W-H4B2
W-H4G2
W-H4K2
W-H4S2
Опис конструкції:
Комплектна опорна система, призначена для монтажу чотирьох рядів сонячних панелей у горизонтальному розташуванні.
Технічний опис:
Матеріали опорної системи
MC — конструкційна сталь із покриттям:
Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — сталь із цинк-ламельним покриттям.
Конструкція пройшла випробування на міцність.
Układ modułów:
· горизонтальна (H)
Схема розташування модулів:
· ґрунти з доброю або високою несучою здатністю.
Варіанти монтажу конструкції:
· конструкція W-H4G2 — із забиванням у ґрунт (глибина заглиблення залежить від характеристик ґрунту);
· конструкція W-H4K2 — опорні стійки, закріплені на бетонному фундаменті;
· конструкція W-H4B2 — опорні стійки, забетоновані бетоном класу не нижче B20 у підготовлених отворах у ґрунті (розмір отворів залежить від характеристик ґрунту)
· конструкція W-H4S2 — за індивідуальним замовленням, із гвинтовою палею для кріплення опорної стійки;
· конструкція W-H4…2-WZ — виконання «Схід–Захід».
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх гарантійних вимог виробника.
Система: W-H4G2-BI-25° (опціонально 30°)
Інструкція з монтажу конструкції
W-H4B2-BI
W-H4G2-BI
W-H4K2-BI
W-H4S2-BI
Опис конструкції:
Комплектна опорна система, призначена для монтажу чотирьох рядів сонячних панелей у горизонтальному розташуванні.
Технічний опис
Матеріали опорної системи
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — сталь із цинк-ламельним покриттям.
Приклад конструкції
Схема розташування модулів:
· горизонтальна (H)
Ґрунтові умови
· ґрунти з доброю або високою несучою здатністю.
Варіанти монтажу конструкції:
· конструкція W-H4G2-BI-N — із забиванням у ґрунт (глибина заглиблення залежить від характеристик ґрунту)
· конструкція W-H4K2-BI-N — опорні стійки, закріплені на бетонному фундаменті
· конструкція W-H4B2-BI-N — опорні стійки, забетоновані бетоном класу не нижче B20 у підготовлених отворах у ґрунті (розмір отворів залежить від характеристик ґрунту)
· конструкція W-H4S2-BI-N — за індивідуальним замовленням, із гвинтовою палею для кріплення опорної стійки.
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх гарантійних вимог виробника.

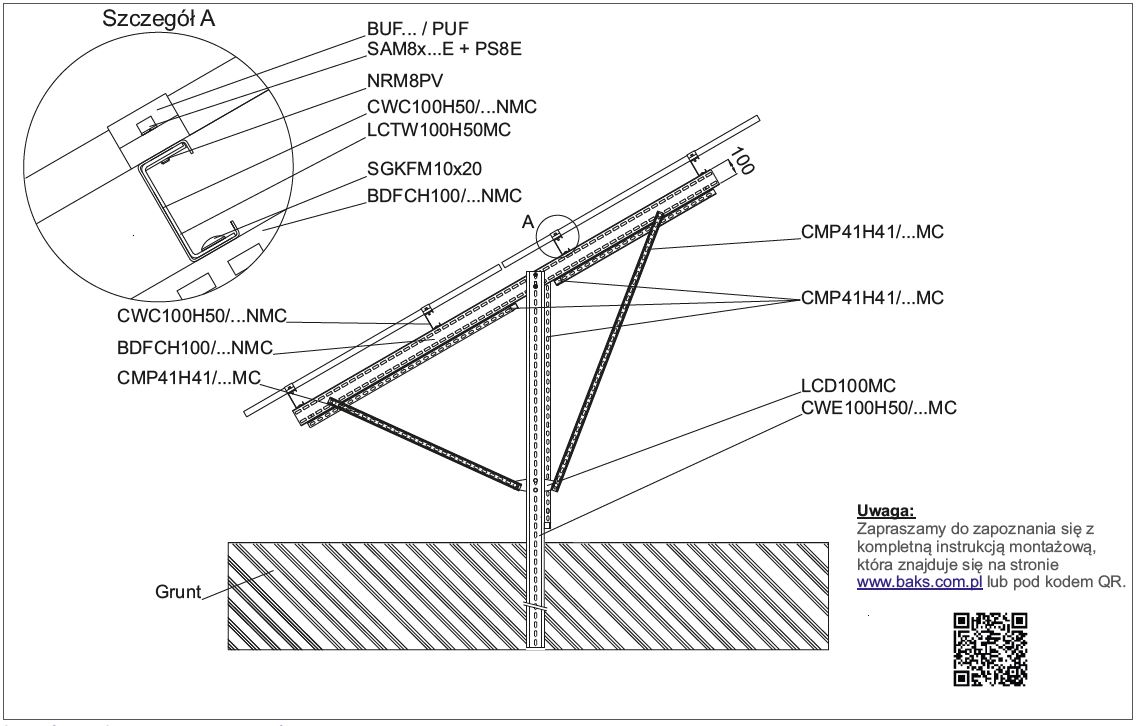

System: W-V2G1-25°
Інструкція з монтажу конструкції
W-V2S1
W-V2K1
W-V2G1
W-V2B1
Опис конструкції:
Комплектна опорна система, призначена для монтажу двох рядів сонячних панелей у вертикальному розташуванні.
Технічний опис
Матеріали опорної системи
MC — конструкційна сталь із покриттям:
Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — сталь із цинк-ламельним покриттям.
Конструкція пройшла випробування на міцність.
Схема розташування модулів
· вертикальна (V)
Ґрунтові умови
· ґрунти з доброю або високою несучою здатністю.
Варіанти монтажу конструкції:
· конструкція W-V2G1 — із забиванням у ґрунт (глибина заглиблення залежить від характеристик ґрунту);
· конструкція W-V2K1 — опорна стійка, закріплена на бетонному фундаменті;
· конструкція W-V2B1 — опорна стійка, забетонована бетоном класу не нижче B20 у підготовленому отворі в ґрунті (розмір отвору залежить від характеристик ґрунту);
· конструкція W-V2S1 — за індивідуальним замовленням, із гвинтовою палею для кріплення опорної стійки;
конструкція W-V2…1-WZ — виконання «Схід–Захід».
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх гарантійних вимог виробника.

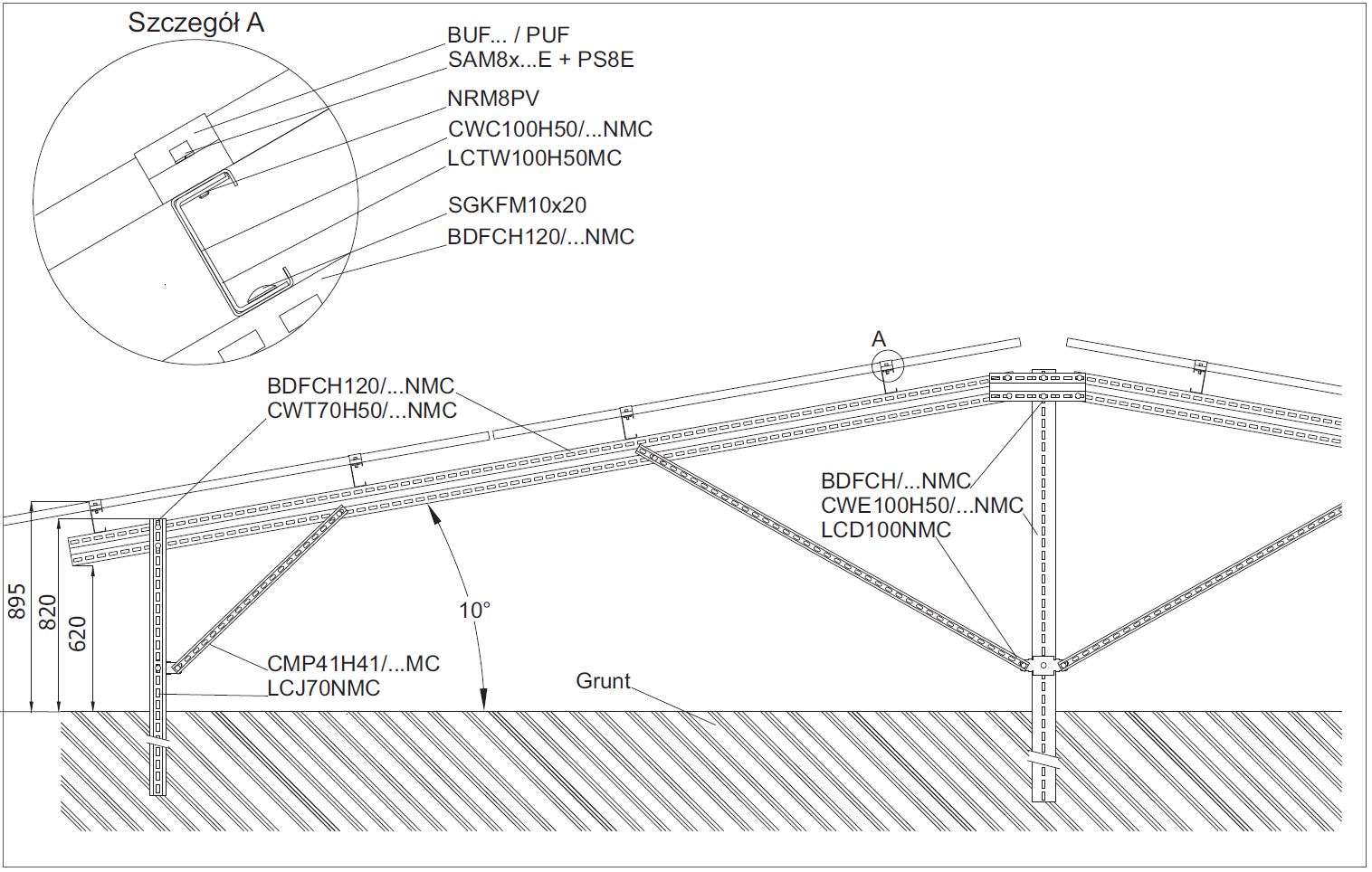

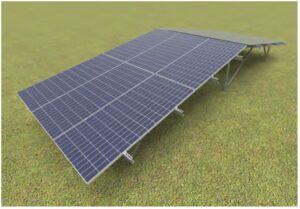

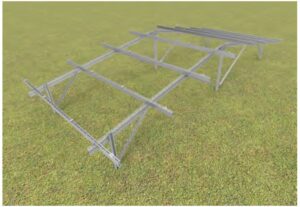

Система: W-V2G3-WZ-10°
Опис конструкції:
Комплектна монтажна система, призначена для встановлення чотирьох рядів сонячних панелей у вертикальному розташуванні, орієнтованих у напрямках Схід–Захід.
Технічний опис:
Матеріали монтажної системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC (конструкційні профілі);
A — алюміній (затискачі для кріплення панелей);
E — нержавіюча сталь (болти для затискачів);
F — сталь із цинк-ламельним покриттям (болти для збирання конструкції).
Конструкція пройшла випробування на міцність.
Схема розташування модулів
· вертикальна (V)
Ґрунтові умови:
· ґрунти з доброю або високою несучою здатністю.
Варіанти монтажу конструкції:
конструкція W-V2G3-WZ — із забиванням у ґрунт (глибина заглиблення залежить від характеристик ґрунту);
конструкція W-V2K3-WZ — опорні стійки, закріплені на бетонному фундаменті;
конструкція W-V2B3-WZ — опорні стійки, забетоновані бетоном класу не нижче B20 у підготовлених отворах у ґрунті (розмір отворів залежить від характеристик ґрунту);
конструкція W-V2S3-WZ — за індивідуальним замовленням, із гвинтовою палею для кріплення опорної стійки.
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх гарантійних вимог виробника.
Система: W-V3G2-25°
Інструкція з монтажу конструкції
W-V3S2
W-V3K2
W-V3G2
W-V3B2
Опис конструкції:
Комплектна опорна система, призначена для монтажу трьох рядів сонячних панелей у вертикальному розташуванні.
Технічний опис:
Матеріали опорної системи
MC — конструкційна сталь із покриттям:
Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — сталь із цинк-ламельним покриттям.
Конструкція пройшла випробування на міцність.
Схема розташування модулів:
· вертикальна (V)
Ґрунтові умови:
· ґрунти з доброю або високою несучою здатністю.
Варіанти монтажу конструкції:
· конструкція W-V3G2 — із забиванням у ґрунт (глибина заглиблення залежить від характеристик ґрунту);
· конструкція W-V3K2 — опорні стійки, закріплені на бетонному фундаменті;
· конструкція W-V3B2 — опорні стійки, забетоновані бетоном класу не нижче B20 у підготовлених отворах у ґрунті (розмір отворів залежить від характеристик ґрунту);
· конструкція W-V3S2 — за індивідуальним замовленням, із гвинтовою палею для кріплення опорної стійки;
· конструкція W-V3…2-WZ — виконання «Схід–Захід».
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх гарантійних вимог виробника.

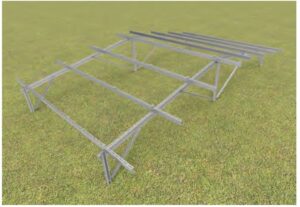

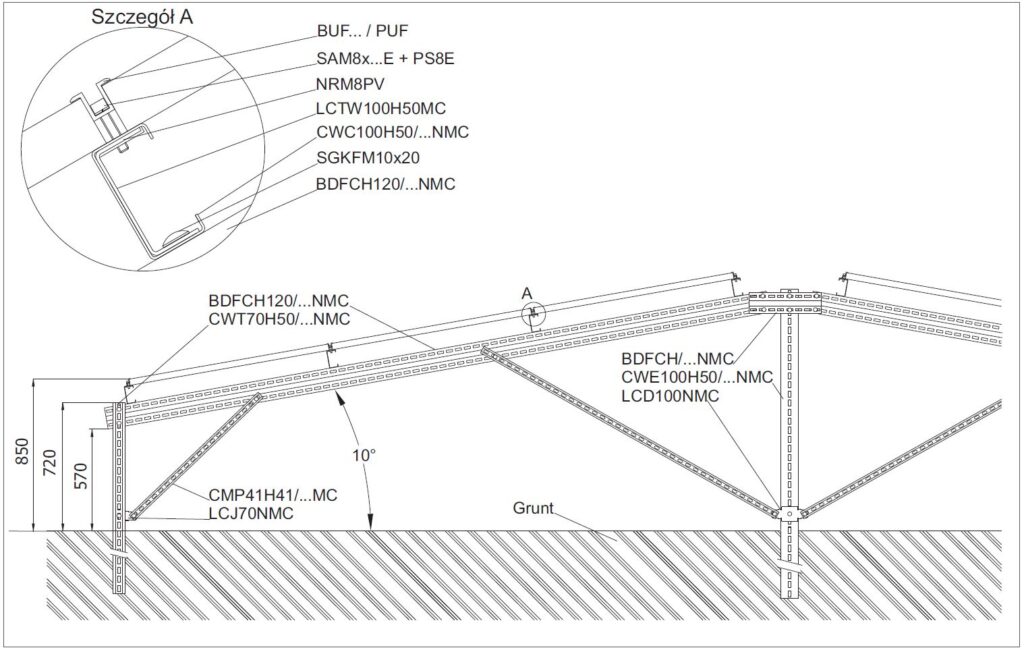

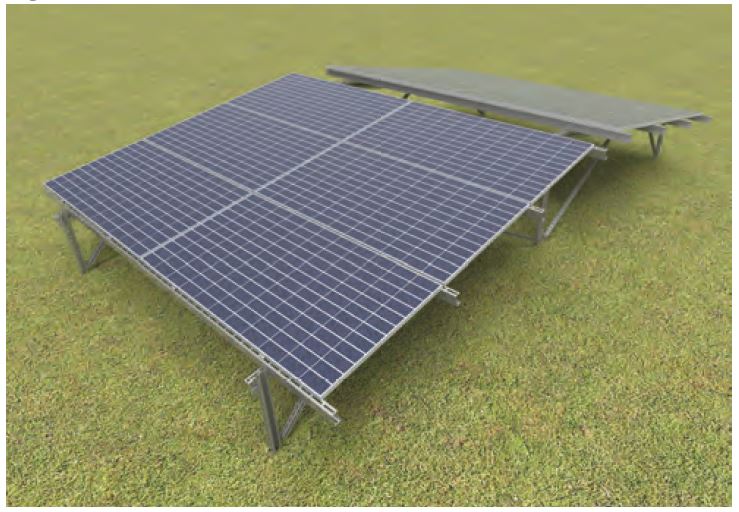

Система: W-H3G3-WZ-10°
Опис конструкції:
Комплектна опорна система, призначена для монтажу трьох рядів сонячних панелей у вертикальному розташуванні.
Технічний опис:
Матеріали монтажної системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC (конструкційні профілі);
A — алюміній (затискачі для кріплення панелей);
E — нержавіюча сталь (болти для затискачів);
F — сталь із цинк-ламельним покриттям (болти для збирання конструкції).
Конструкція пройшла випробування на міцність.
Схема розташування модулів
· вертикальна (V)
Ґрунтові умови
· ґрунти з доброю або високою несучою здатністю.
Варіанти монтажу конструкції:
· конструкція W-H3G3-WZ — із забиванням у ґрунт (глибина заглиблення залежить від характеристик ґрунту);
· конструкція W-H3K3-WZ — опорні стійки, закріплені на бетонному фундаменті;
· конструкція W-H3B3-WZ — опорні стійки, забетоновані бетоном класу не нижче B20 у підготовлених отворах у ґрунті (розмір отворів залежить від характеристик ґрунту);
· конструкція W-H3S3-WZ — за індивідуальним замовленням, із гвинтовою палею для кріплення опорної стійки.
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх гарантійних вимог виробника.
Система: W-H5G2-25°
Інструкція з монтажу конструкції
W-H5S2
W-H5K2
W-H5G2
W-H5B2
Опис конструкції:
Комплектна опорна система, призначена для монтажу п’яти рядів сонячних панелей у горизонтальному розташуванні.
Технічний опис:
Матеріали опорної системи
MC — конструкційна сталь із покриттям:
Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — сталь із цинк-ламельним покриттям.
Конструкція пройшла випробування на міцність.
Схема розташування модулів:
· горизонтальна (H)
Ґрунтові умови:
· ґрунти з доброю або високою несучою здатністю.
Варіанти монтажу конструкції:
· конструкція W-H5G2 — із забиванням у ґрунт (глибина заглиблення залежить від характеристик ґрунту);
· конструкція W-H5K2 — опорні стійки, закріплені на бетонному фундаменті;
· конструкція W-H5B2 — опорні стійки, забетоновані бетоном класу не нижче B20 у підготовлених отворах у ґрунті (розмір отворів залежить від характеристик ґрунту);
· конструкція W-H5S2 — за індивідуальним замовленням, із гвинтовою палею для кріплення опорної стійки;
· конструкція W-H5…2-WZ — виконання «Схід–Захід».
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх гарантійних вимог виробника.
Система: W-H6G2-25°
Інструкція з монтажу конструкції
W-H6S2
W-H6K2
W-H6G2
W-H6B2
Опис конструкції:
Комплектна опорна система, призначена для монтажу шести рядів сонячних панелей у горизонтальному розташуванні.
Технічний опис
Матеріали опорної системи
MC — конструкційна сталь із покриттям:
Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — сталь із цинк-ламельним покриттям.
Конструкція пройшла випробування на міцність.
Схема розташування модулів
· горизонтальна (H)
Ґрунтові умови:
· ґрунти з доброю або високою несучою здатністю.
Варіанти монтажу конструкції:
· конструкція W-H6G2 — із забиванням у ґрунт (глибина заглиблення залежить від характеристик ґрунту);
· конструкція W-H6K2 — опорні стійки, закріплені на бетонному фундаменті;
· конструкція W-H6B2 — опорні стійки, забетоновані бетоном класу не нижче B20 у підготовлених отворах у ґрунті (розмір отворів залежить від характеристик ґрунту);
· конструкція W-H6S2 — за індивідуальним замовленням, із гвинтовою палею для кріплення опорної стійки;
· конструкція W-H6…2-WZ — виконання «Схід–Захід».
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх гарантійних вимог виробника.
Carporty
Переваги наземних конструкцій для монтажу сонячних панелей
– густа перфорація профілів забезпечує широкий діапазон регулювання без необхідності свердління;
– поздовжня перфорація профілів дозволяє плавно регулювати кут нахилу конструкції відносно поверхні ґрунту в діапазоні 20–30°;
– можливість монтажу конструкції з використанням лише одного типу болтів SGKFM10x20;
– перфорація профілів зменшує масу конструкції без втрати її міцності, завдяки чому монтажникам не потрібно переносити важкі профілі, а їхня робота стає ефективнішою;
– густа перфорація дозволяє встановлювати панелі у будь-якому місці без свердління;
– використання профілю типу C забезпечує можливість безпечного прокладання кабелів усередині нього;
– завдяки використанню дротяної скоби SPV кабелі, прокладені в профілі CWC100H50…NMC, надійно утримуються всередині, що дозволяє відмовитися від використання неестетичних і недовговічних пластикових стяжок;
– верхня перфорація профілю CWC100H50…NMC забезпечує швидкий монтаж притискних клем із застосуванням ромбічних гайок NRM8PV;
– поздовжня перфорація опорних профілів дозволяє швидко встановлювати консолі та кабельні лотки для безпечного прокладання кабелів і монтажу конструкцій під інвертори;
– опори можуть виготовлятися з листової сталі різної товщини (2,5; 3,0 та 4,0 мм) залежно від характеристик ґрунту;
– профілі виготовляються на високоточному перфораційному обладнанні, що забезпечує високу якість і стабільність параметрів виробів. Торці профілів практично не мають гострих кромок, що значно знижує ризик травмування монтажників;
– профілі виготовлені зі сталі з покриттям Magnelis®, MagiZinc® або PosMAC, які забезпечують багаторічний захист від корозії;
– використання монтажних шаблонів дозволяє швидко визначати місця кріплення наступних елементів конструкції та монтажних клем;
– продукція виготовлена в Польщі.
Система: K1
Інструкція з монтажу конструкції:
K1
K1O
Опис конструкції:
Окремо встановлений автомобільний навіс (Carport) на чотирьох вертикальних опорах, що забезпечує зручний в’їзд, виїзд і безпечне паркування автомобіля.
можливість використання сонячних панелей різних виробників: для моделі K1 – 1722 × 1134 мм
Переваги
· постачання на європалетах (EUR);
· довжина елементів на палеті не перевищує 3000 мм;
· конструкція придатна для зберігання на стелажах усередині складу, що запобігає появі плям і зміни кольору елементів;
· навіс виготовлений зі сталевих елементів із покриттям Magnelis товщиною 30 мкм без застосування зварювання;
· конструкція передбачає встановлення покрівельних добірних елементів і водостічної системи;
· монтаж на бетонній основі або тротуарній плитці не потребує фундаменту;
· монтаж на звичайному ґрунті виконується із застосуванням компактних стандартних збірних фундаментів масою близько 100 кг;
· конструкцію можуть самостійно змонтувати 2–3 особи;
· конструкція пройшла випробування на міцність;
· можливість необмеженого розширення системи навісів.
Розташування модулів
· горизонтальне
Технічний опис
MC — конструкційна сталь із покриттям Magnelis®,
MagiZinc®, PosMAC (конструкційні профілі)
L — порошкове фарбування в чорний колір RAL 9005;
F — сталь із цинк-ламельним покриттям (болти для складання конструкції).
Конструкція пройшла випробування на міцність.
Варіант монтажу конструкції
анкерне кріплення.
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх вимог гарантії виробника. За виконання додаткових умов можливе продовження гарантійного строку.
Система: DK1
Інструкція з монтажу конструкції:
DK1O
Опис конструкції
Додаткова секція одинарного автомобільного навісу (Carport) для одного автомобіля.
• захист автомобіля від атмосферних впливів;
• конструкція пройшла випробування на міцність;
• сучасний дизайн;
• можливість виготовлення у фарбованому виконанні;
• простий і швидкий монтаж завдяки профілям зі спеціально підготовленими монтажними отворами;
• оптимізовані розміри сонячних панелей для автомобільних навісів;
• легка та міцна конструкція;
• менша маса збірних фундаментів порівняно з традиційними рішеннями;
• можливість використання гумових ущільнювачів між панелями;
• можливість об’єднання навісів у безперервні ряди.
Технічний опис
•Матеріали монтажної системи:
MC — конструкційна сталь із покриттям Magnelis®,
MagiZinc®, PosMAC (конструкційні профілі)
L — порошкове фарбування в чорний колір RAL 9005;
E — нержавіюча сталь
F — сталь із цинк-ламельним покриттям (болти для складання конструкції).
• Конструкція пройшла випробування на міцність.
Варіант монтажу конструкції
• анкерне кріплення.
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх вимог гарантії виробника. За виконання додаткових умов можливе продовження гарантійного строку.
Система: K2
Інструкція з монтажу конструкції::
K2
K2O
Опис конструкції
• можливість використання сонячних панелей різних виробників: для моделі K2 – 1903мм×1134мм
Переваги
• постачання на європалетах (EUR);
• довжина елементів на палеті не перевищує 3000 мм;
• конструкція придатна для зберігання на стелажах усередині складу, що запобігає появі плям і зміни кольору елементів;
• навіс виготовлений зі сталевих елементів із покриттям Magnelis товщиною 30 мкм без застосування зварювання;
• конструкція передбачає встановлення покрівельних добірних елементів і водостічної системи;
• монтаж на бетонній основі або тротуарній плитці не потребує фундаменту;
• монтаж на звичайному ґрунті виконується із застосуванням компактних стандартних збірних фундаментів масою близько 100 кг;
• конструкцію можуть самостійно змонтувати 2–3 особи;
• конструкція пройшла випробування на міцність;
• можливість необмеженого розширення системи навісів.
Розташування модулів
· горизонтальне
Технічний опис:
Матеріали монтажної системи:
MC — конструкційна сталь із покриттям Magnelis®,
MagiZinc®, PosMAC (конструкційні профілі)
L — порошкове фарбування в чорний колір RAL 9005;
F — сталь із цинк-ламельним покриттям (болти для складання конструкції).
• Konstrukcja przebadana pod kątem wytrzymałościowym
Варіант монтажу конструкції
• анкерне кріплення.
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх вимог гарантії виробника. За виконання додаткових умов можливе продовження гарантійного строку.
Система: DK2
Інструкція з монтажу конструкції:
DK2
DK2O
Опис конструкції:
Додаткова секція одинарного автомобільного навісу (Carport) для двох автомобілів.
• захист автомобіля від атмосферних впливів;
• конструкція пройшла випробування на міцність;
• сучасний дизайн;
• можливість виготовлення у фарбованому виконанні;
• простий і швидкий монтаж завдяки профілям зі спеціально підготовленими монтажними отворами;
• оптимізовані розміри сонячних панелей для автомобільних навісів;
• легка та міцна конструкція;
• менша маса збірних фундаментів порівняно з традиційними рішеннями;
• можливість використання гумових ущільнювачів між панелями;
• можливість об’єднання навісів у безперервні ряди.
Технічний опис
Матеріали монтажної системи:
MC — конструкційна сталь із покриттям Magnelis®,
MagiZinc®, PosMAC (конструкційні профілі)
L — порошкове фарбування в чорний колір RAL 9005;
E — нержавіюча сталь
F — сталь із цинк-ламельним покриттям (болти для складання конструкції).
• Конструкція пройшла випробування на міцніст
Варіант монтажу конструкції
• анкерне кріплення.
Gwarancja:
Компанія BAKS надає 10-річну гарантію на всі елементи опорної конструкції за умови дотримання всіх вимог гарантії виробника. За виконання додаткових умов можливе продовження гарантійного строку.
Похилий дах
Переваги конструкцій для монтажу модулів на похилому даху
– плавне регулювання та поздовжня перфорація профілів забезпечують швидкий і зручний монтаж конструкції навіть за наявності нерівностей покрівлі;
– спеціально профільовані кронштейни забезпечують міцне та надійне кріплення до конструкції або покрівельного покриття;
– усі елементи конструкції з нержавіючої сталі проходять абразивну обробку, що гарантує естетичний зовнішній вигляд;
– елементи конструкції готові до використання одразу після розпакування та не потребують додаткового комплектування;
– продукція виготовлена в Польщі.
Призначено для похилих дахів із покриттям:
– керамічна та бетонна черепиця
– металочерепиця
– черепиця типу «бобровий хвіст»
– фальцева покрівля
– бітумна черепиця
– руберойд
– мембрана
Можливе використання таких профілів:
– PAL40H40/… (алюмінієвий)
– PAL30H32/… (алюмінієвий)*
*застосовується лише для I вітрової зони та I–III снігових зон.
– CWP40H35/…MC (сталевий із покриттям Magnelis®, MagiZinc®, PosMAC)

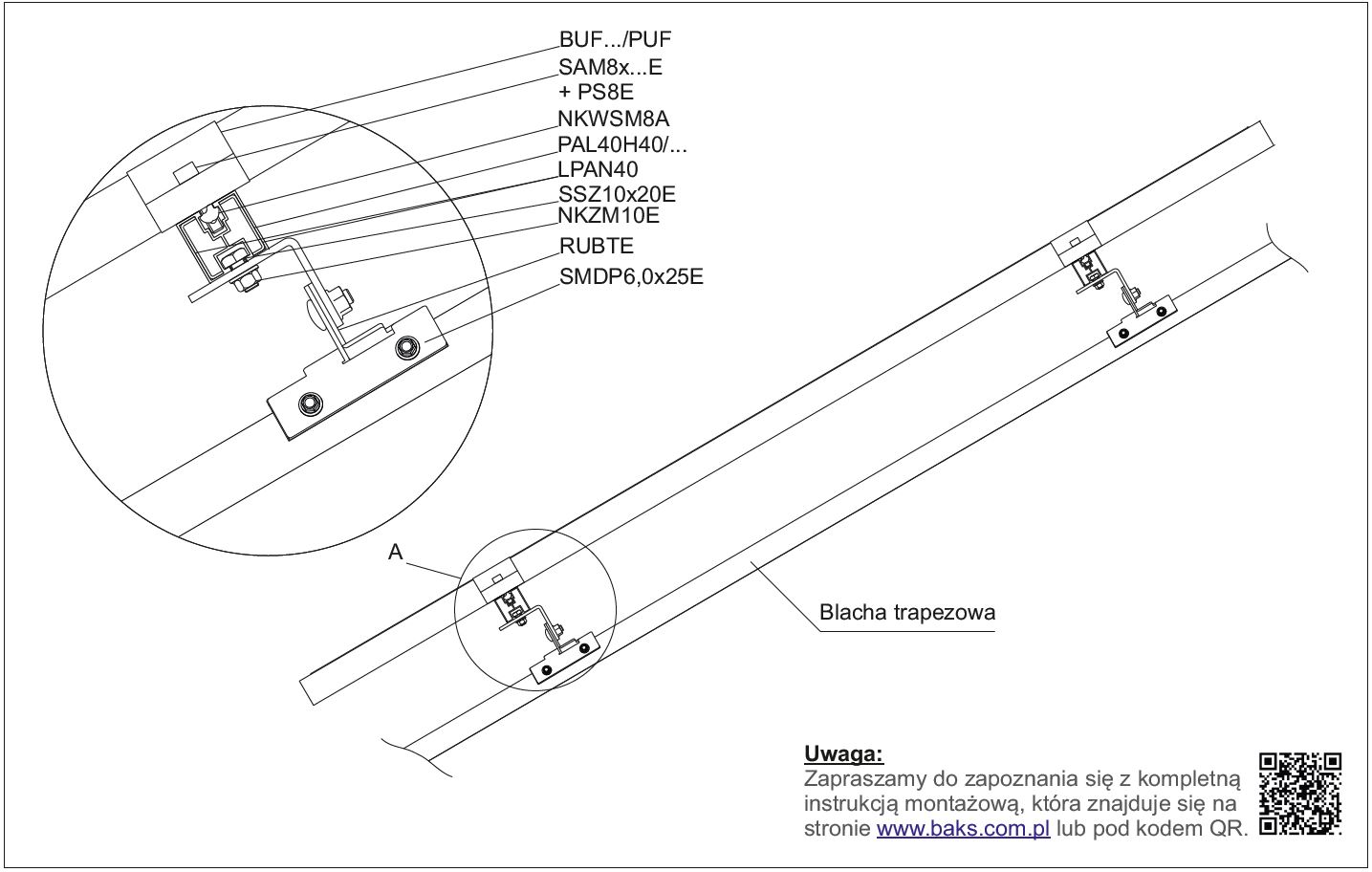

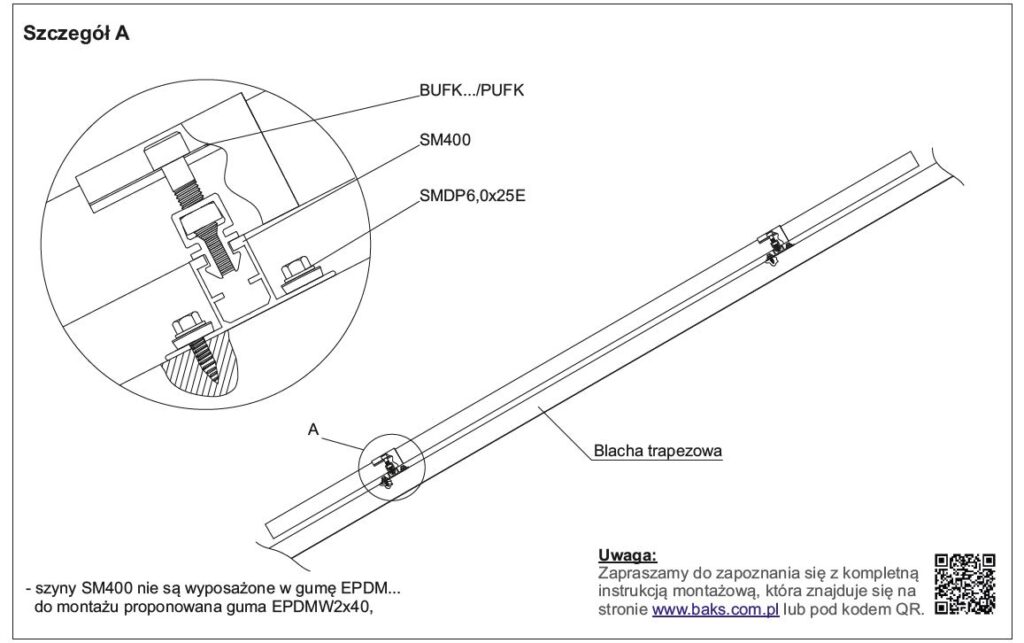

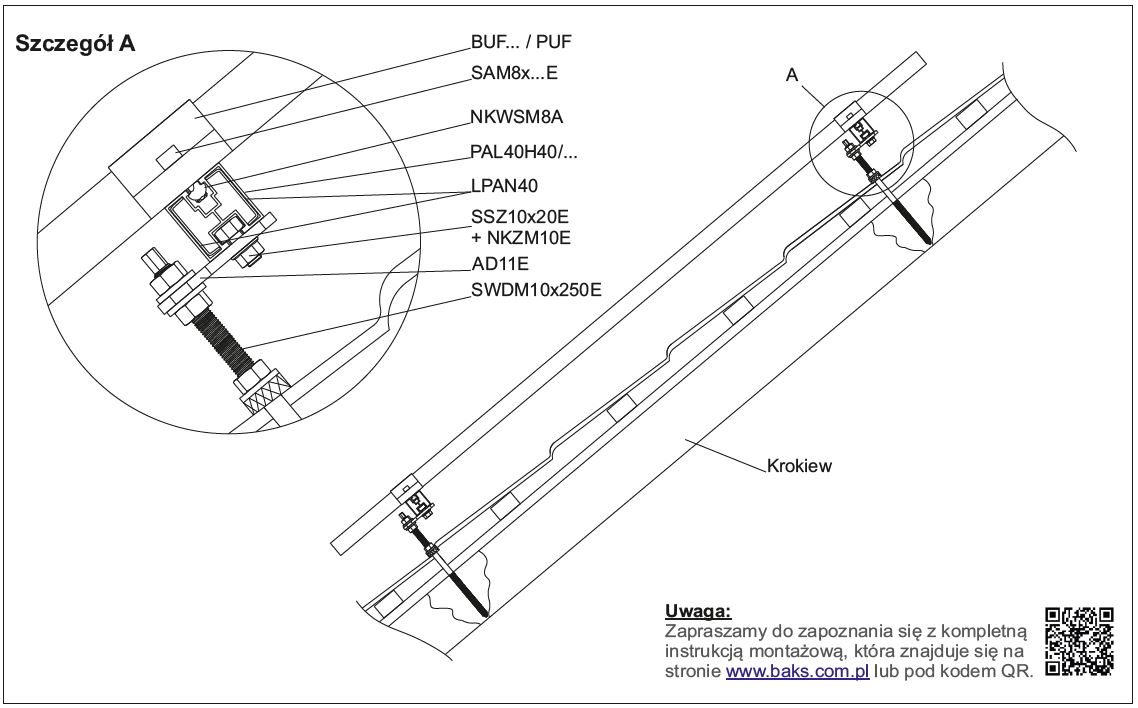

Система DS-V1N для похилого даху з металочерепицею або хвилястим листом
Інструкція з монтажу DS-V1N – завантажити – DS-V1N
Опис конструкції
Комплектна опорна система для монтажу необмеженої кількості фотомодулів у вертикальному (V) розташуванні на похилому даху, покритому металочерепицею або профільованим металевим листом.
Технічний опис
Матеріали системи:
A — алюміній
E — нержавіюча сталь
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
Конструкція пройшла випробування на міцність.
Монтаж здійснюється за допомогою двосторонніх різьбових шурупів, що кріпляться до крокв.
Розташування модулів:
· горизонтальне (H) · вертикальне (V)
Варіанти виконання:
– профіль PAL40H40
– профіль PAL30H32
– профіль CWP40H35MC
Переваги
· широкий діапазон регулювання висоти профілів завдяки довгій різьбовій частині двостороннього шурупа
· додаткове регулювання положення профілів завдяки подовженому пазу в адаптері AD…E
· елементи з нержавіючої сталі та алюмінію забезпечують дуже високу корозійну стійкість
· висока жорсткість конструкції завдяки алюмінієвому профілю спеціального перерізу або посиленому сталевому профілю
· двосторонні різьбові шурупи оснащені гумовим ущільнювачем для базової герметизації отвору в металочерепиці
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.

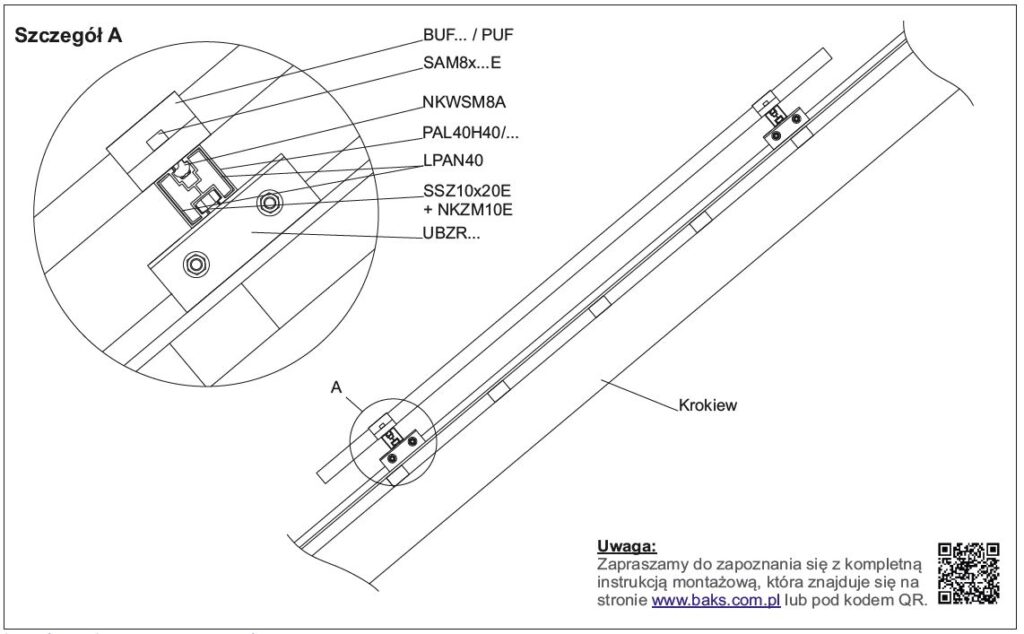

Система DS-V2N для похилого даху з фальцевою покрівлею
Інструкція з монтажу DS-V2N – завантажити DS-V2N
Опис конструкції:
Комплектна опорна система для монтажу необмеженої кількості фотомодулів у вертикальному (V) розташуванні на похилому даху з фальцевим металевим покриттям.
Опис конструкції:
Матеріали системи:
A — алюміній
E — нержавіюча сталь
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
Конструкція пройшла випробування на міцність.
Кронштейни необхідно встановлювати на перші три фальци від краю кожного ряду модулів, а далі — на кожен другий фальц.
Розташування модулів
горизонтальне (H) · вертикальне (V)
Варіанти виконання
– профіль PAL40H40
– профіль PAL30H32
– профіль CWP40H35MC
Переваги
– монтаж на фальц без порушення цілісності покрівельного покриття
– швидке встановлення кронштейнів без необхідності пошуку крокв
– різні варіанти кронштейнів для більшості типів фальцевих покрівель
– елементи з нержавіючої сталі та алюмінію забезпечують дуже високу стійкість до корозії
– висока жорсткість конструкції завдяки алюмінієвому профілю спеціального перерізу
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.

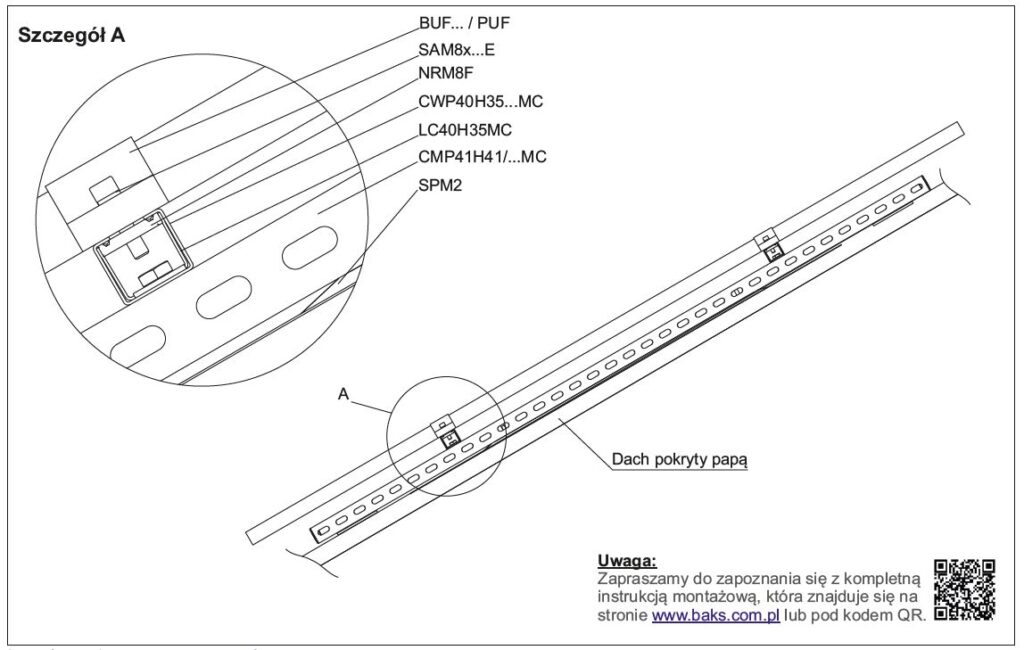

Система DS-V3N для похилого даху з бітумною черепицею
Інструкція з монтажу DS-V3N – завантажити – DS-V3N
Opis konstrukcji:
Kompletny system wsporczy umożliwiający zamocowanie
dowolnej liczby paneli PV w układzie wertykalnym na dachu
skośnym pokrytym gontem bitumicznym
Опис конструкції
Матеріали системи:
A — алюміній
E — нержавіюча сталь
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
Розташування модулів
горизонтальне (H) · вертикальне (V)
Варіанти виконання
– профіль PAL40H40
– профіль PAL30H32
– профіль CWP40H35MC
Переваги
– форма монтажних кронштейнів забезпечує високу жорсткість і стабільність конструкції
– елементи з нержавіючої сталі та алюмінію гарантують дуже високу стійкість до корозії
– висока жорсткість конструкції завдяки алюмінієвому профілю спеціального перерізу
– використання С-профілю дає змогу зручно прокладати кабелі
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.

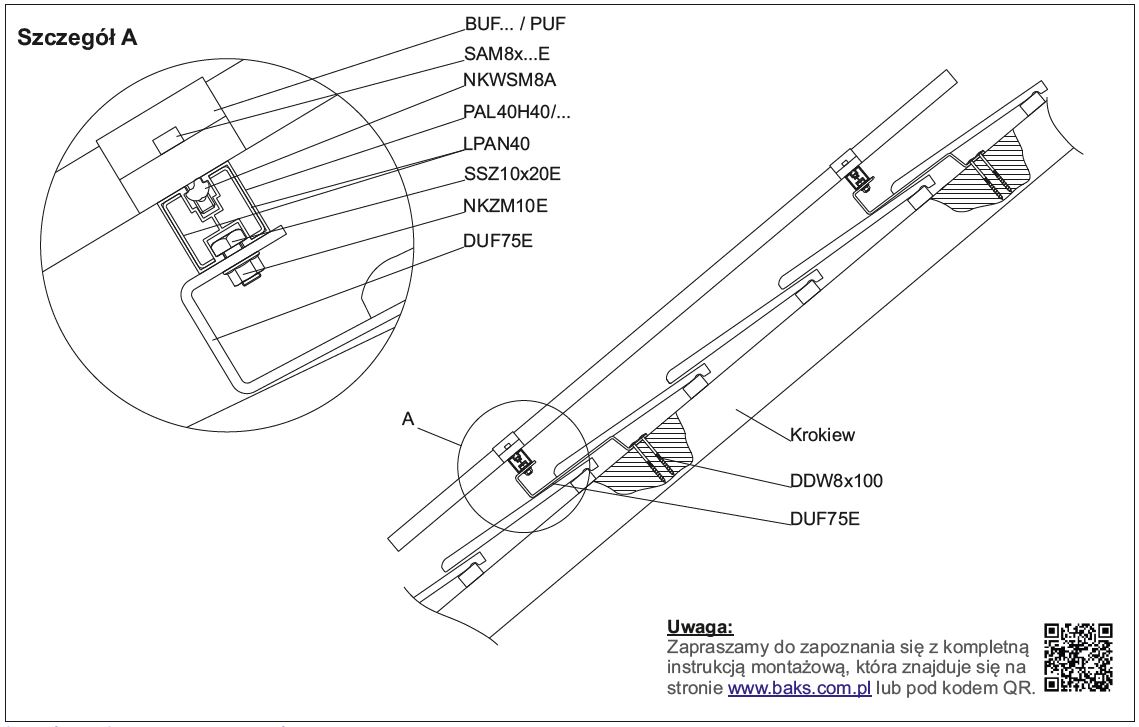

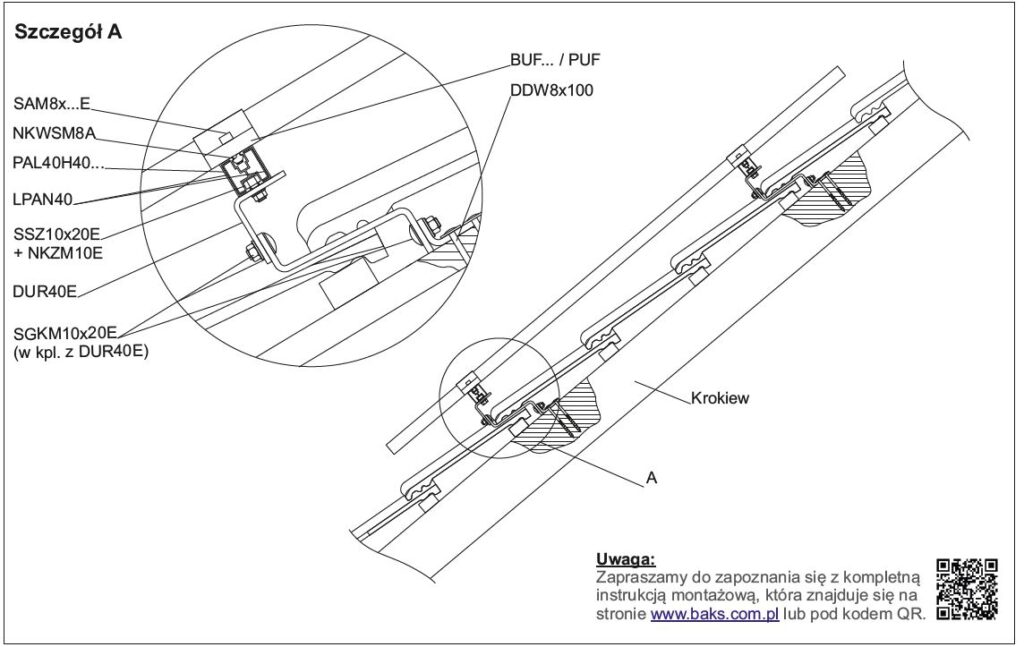

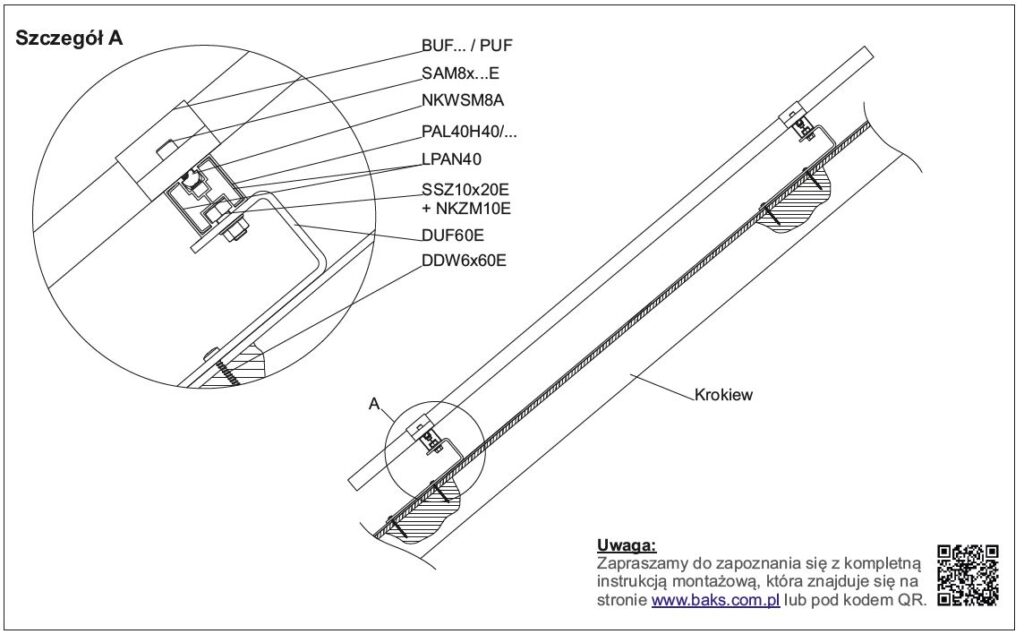

Система DS-V4N для похилого даху з керамічною або бетонною черепицею
Інструкція з монтажу DS-V4N – завантажити – DS-V4N
Опис конструкції
Комплектна опорна система для монтажу необмеженої кількості фотомодулів у вертикальному (V) розташуванні на похилому даху, покритому керамічною або бетонною черепицею.
Опис конструкції
Матеріали системи:
A — алюміній
E — нержавіюча сталь
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
Конструкція пройшла випробування на міцність.
Монтаж кронштейнів здійснюється шурупами до крокв.
Варіанти виконання
– профіль PAL40H40
– профіль PAL30H32
– профіль CWP40H35MC
Розташування модулів
· горизонтальне (H) · вертикальне (V)
Переваги
· широкий діапазон регулювання кронштейнів завдяки подовженим пазам у кожному з трьох елементів кронштейна
· щільна перфорація частини, що безпосередньо прилягає до кроквяної конструкції, забезпечує точне регулювання та правильне розташування гака відносно черепиці, щоб він знаходився по центру нижньої черепиці
· подовжене центральне плече кронштейна дозволяє монтувати гаки до більшості керамічних і бетонних черепиць, представлених на ринку
· елементи з нержавіючої сталі та алюмінію забезпечують дуже високу стійкість до корозії
· висока жорсткість конструкції завдяки алюмінієвому профілю спеціального перерізу
Гарантія:
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система DS-V5N для похилого даху з черепицею типу «бобровий хвіст»
Інструкція з монтажу DS-V5N – завантажити – DS-V5N
Опис конструкції
Комплектна опорна система для монтажу необмеженої кількості фотомодулів у вертикальному (V) розташуванні на похилому даху, покритому черепицею типу «бобровий хвіст».
Технічний опис:
Матеріали системи:
A — алюміній
E — нержавіюча сталь
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
Конструкція пройшла випробування на міцність.
Монтаж кронштейнів здійснюється шурупами до крокв.
Розташування модулів:
· горизонтальне (H) · вертикальне (V)
Варіанти виконання:
– профіль PAL40H40
– профіль PAL30H32
– профіль CWP40H35MC
Переваги
– подовжене плече кронштейна дозволяє встановлювати гаки на більшість моделей черепиці типу «бобровий хвіст», доступних на ринку
– елементи з нержавіючої сталі та алюмінію забезпечують дуже високу стійкість до корозії
– висока жорсткість конструкції завдяки алюмінієвому профілю спеціального перерізу або посиленому сталевому профілю
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.

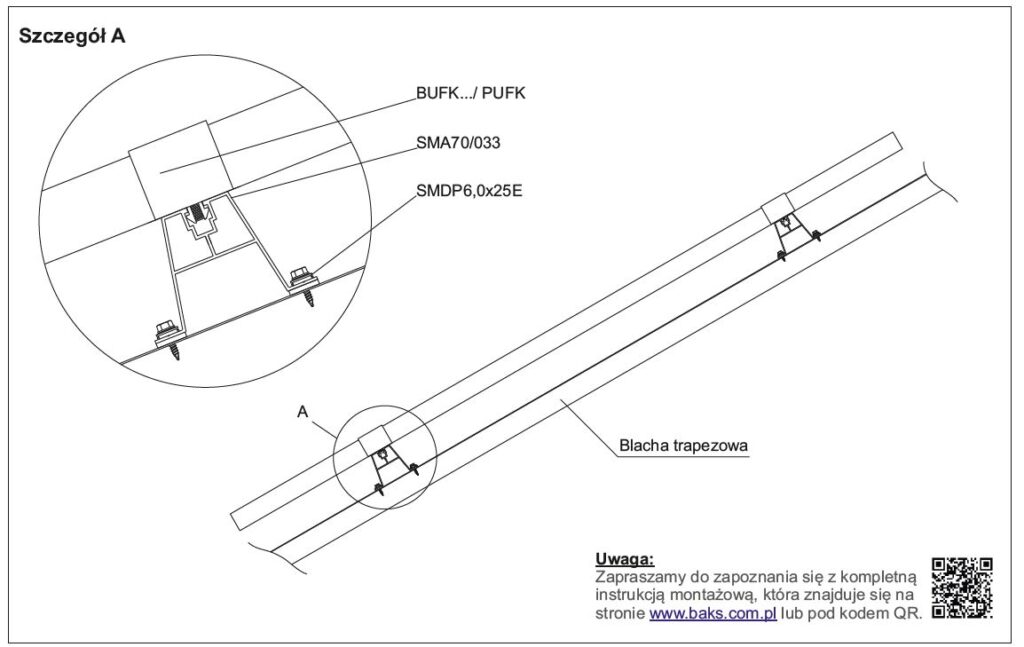

Система DS-V6aN для похилого даху з трапецієподібним профнастилом — висока напрямна
Інструкція з монтажу DS-V6aN – завантажити – DS-V6aN
Опис конструкції:
Комплектна опорна система для монтажу необмеженої кількості фотомодулів у вертикальному (V) розташуванні на похилому даху, покритому трапецієподібним профнастилом.
Технічний опис
Матеріали системи:
A — алюміній
E — нержавіюча сталь
Конструкція пройшла випробування на міцність.
Монтаж напрямних здійснюється безпосередньо до покрівельного листа
Розташування модулів:
· горизонтальне (H) · вертикальне (V)
Переваги
– швидкий монтаж із використанням самонарізних гвинтів без необхідності пошуку крокв
– економічна конструкція з мінімальною кількістю складових елементів
– елементи з нержавіючої сталі та алюмінію забезпечують дуже високу стійкість до корозії
– висока жорсткість конструкції завдяки алюмінієвому профілю спеціального перерізу
Гарантія:
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система DS-V6bN для похилого даху з трапецієподібним профнастилом — низька напрямна
Інструкція з монтажу DS-V6bN – завантажити – DS-V6bN
Опис конструкції
Комплектна опорна система для монтажу необмеженої кількості фотомодулів у вертикальному (V) розташуванні на похилому даху, покритому трапецієподібним профнастилом.
Технічний опис:
Матеріали системи:
A — алюміній
E — нержавіюча сталь
Конструкція пройшла випробування на міцність.
Монтаж напрямних здійснюється безпосередньо до покрівельного листа
Розташування модулів
· горизонтальне (H) · вертикальне (V)
Переваги
– швидкий монтаж із використанням самонарізних гвинтів без необхідності пошуку крокв
– економічна конструкція з мінімальною кількістю складових елементів
– елементи з нержавіючої сталі та алюмінію забезпечують дуже високу стійкість до корозії
– висока жорсткість конструкції завдяки алюмінієвому профілю спеціального перерізу
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система DS-V6cN для похилого даху з трапецієподібним профнастилом
Інструкція з монтажу DS-V6cN – завантажити – DS-V6cN
Опис конструкції:
Комплектна опорна система для монтажу необмеженої кількості фотомодулів у вертикальному (V) розташуванні на похилому даху, покритому трапецієподібним профнастилом.
Технічний опис
Матеріали системи:
A — алюміній
E — нержавіюча сталь
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
Конструкція пройшла випробування на міцність
Монтаж кронштейнів здійснюється безпосередньо до профільованого металевого листа
Варіанти виконання
– профіль PAL40H40
– профіль PAL30H32
– профіль CWP40H35MC
Розташування модулів
· горизонтальне (H) · вертикальне (V)
Переваги
– швидкий монтаж за допомогою самонарізних гвинтів без необхідності пошуку крокв
– економічна конструкція з мінімальною кількістю складових елементів
– елементи з нержавіючої сталі та алюмінію забезпечують дуже високу стійкість до корозії
– висока жорсткість конструкції завдяки алюмінієвому профілю спеціального перерізу
– широкий діапазон регулювання, що дозволяє використовувати систему з різними типами трапецієподібного профнастилу шириною 20–85 мм
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система DS-V7N для похилого даху з покриттям із руберойду або мембрани
Інструкція з монтажу DS-V7N – завантажити – DS-V7N
Опис конструкції:
Комплектна опорна система для монтажу необмеженої кількості фотомодулів у вертикальному (V) розташуванні на похилому даху, покритому руберойдом або покрівельною мембраною.
Технічний опис:
Матеріали системи:
A — алюміній
E — нержавіюча сталь
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
Конструкція пройшла випробування на міцність
Розташування модулів:
· горизонтальне (H) · вертикальне (V)
Переваги
– швидкий монтаж і економічне рішення
– конструкція пройшла випробування на міцність
– виготовлена зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC
– плавне регулювання відстані між профілями
– монтаж без пошкодження покрівельного покриття
– економічна конструкція з невеликою кількістю компонентів
– дуже висока стійкість до корозії
Гарантія:
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Плоскі дахи, сади, присадибні ділянки, поля, ґрунт і тверді покриття

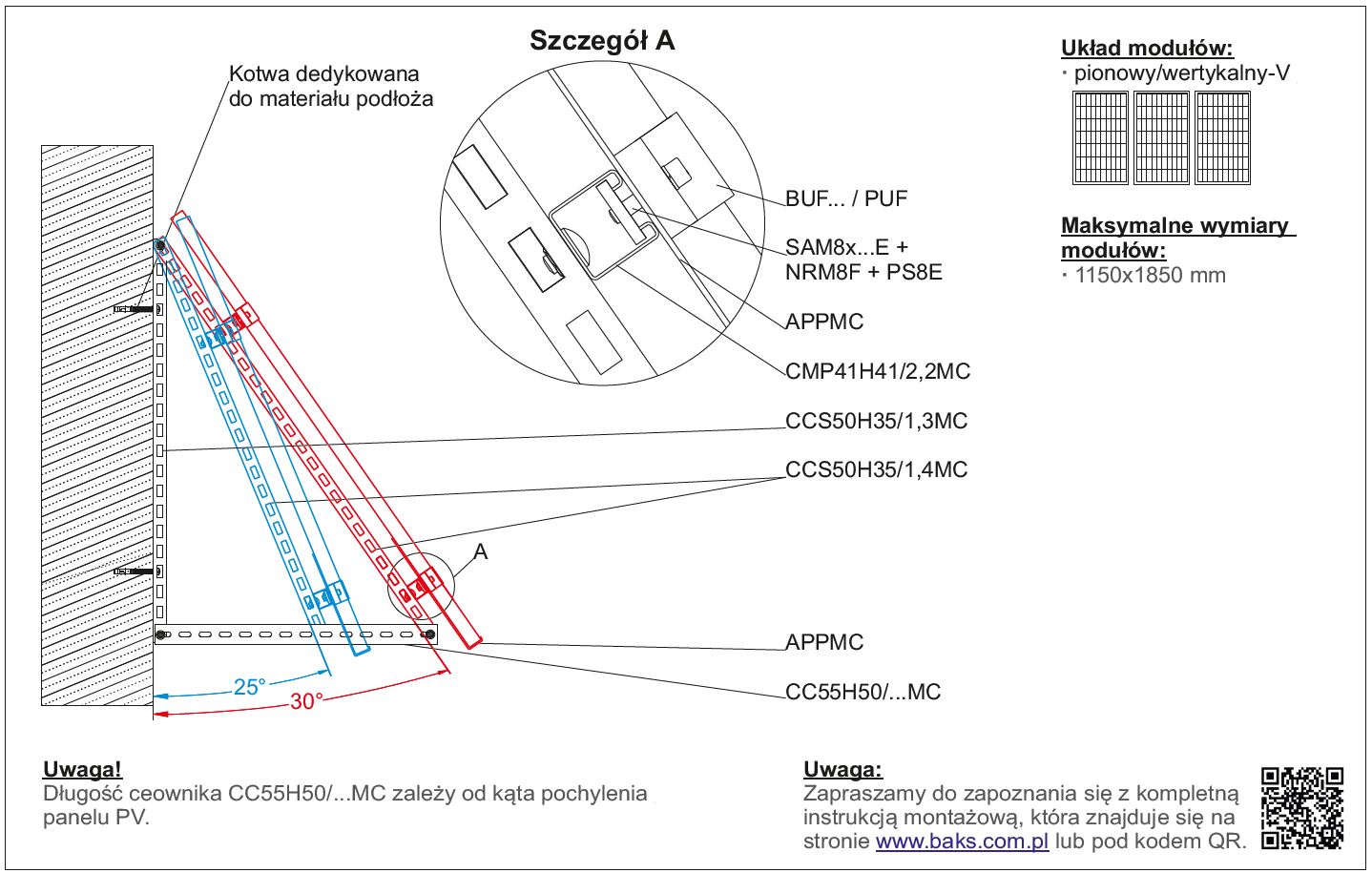

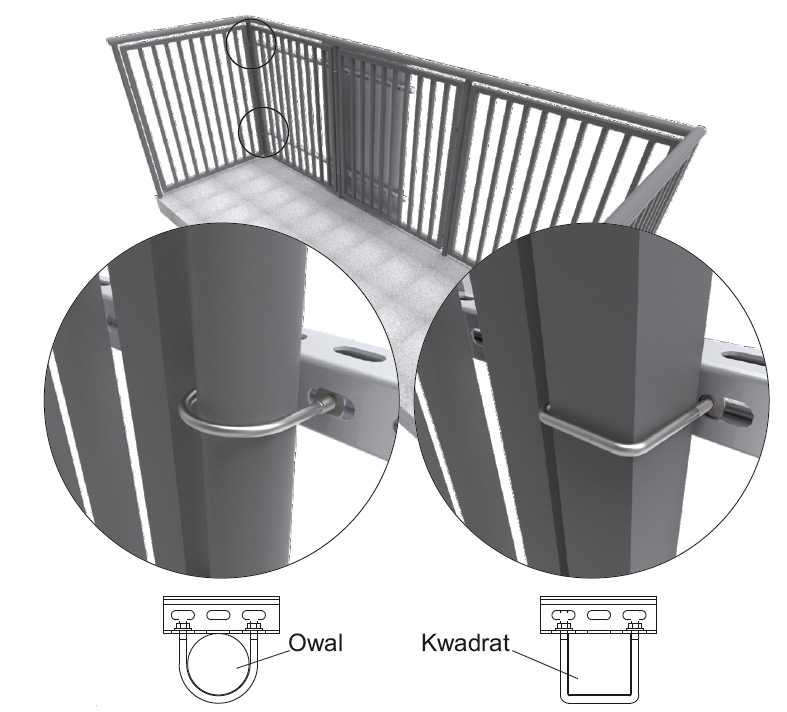

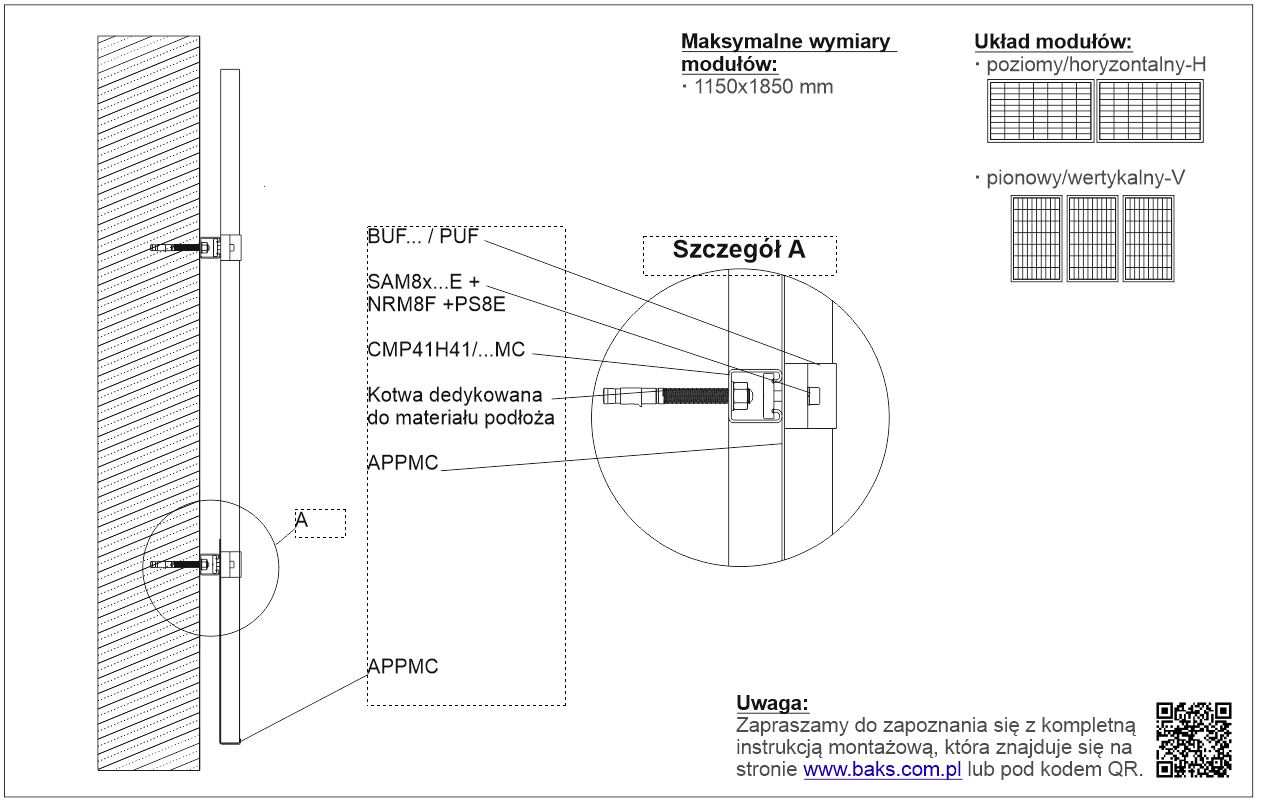

Переваги систем для плоских дахів, фасадів і балюстрад
– конструкції доступні у виконанні зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC або з алюмінію
– універсальні системи для плоских дахів можуть монтуватися безпосередньо до покрівлі за допомогою анкерів, приклеюваних до мембрани чи руберойду пластин або використовуватися як баластні конструкції
– плавне регулювання та поздовжня перфорація елементів забезпечують швидкий монтаж навіть на нерівних дахах
– перфоровані вітрозахисні екрани можна встановлювати навіть після монтажу фотомодулів
– універсальні вітрозахисні екрани не потребують індивідуального підбору під конкретний модуль
– спеціально розроблений профіль вітрозахисних екранів забезпечує їх щільне прилягання до конструкції, а додаткові притискні пластини усувають вібрації навіть за сильного вітру
– розміри вітрозахисних екранів підходять для різних типів фотомодулів, тому монтаж не потребує свердління
– трикутні конструкції із С-профілів дозволяють монтувати фотомодулі як на сталеві профілі з покриттям Magnelis®, MagiZinc®, PosMAC, так і на алюмінієві профілі
– продукція виготовлена в Польщі
Zalecane sposoby montażu konstrukcji płaskich

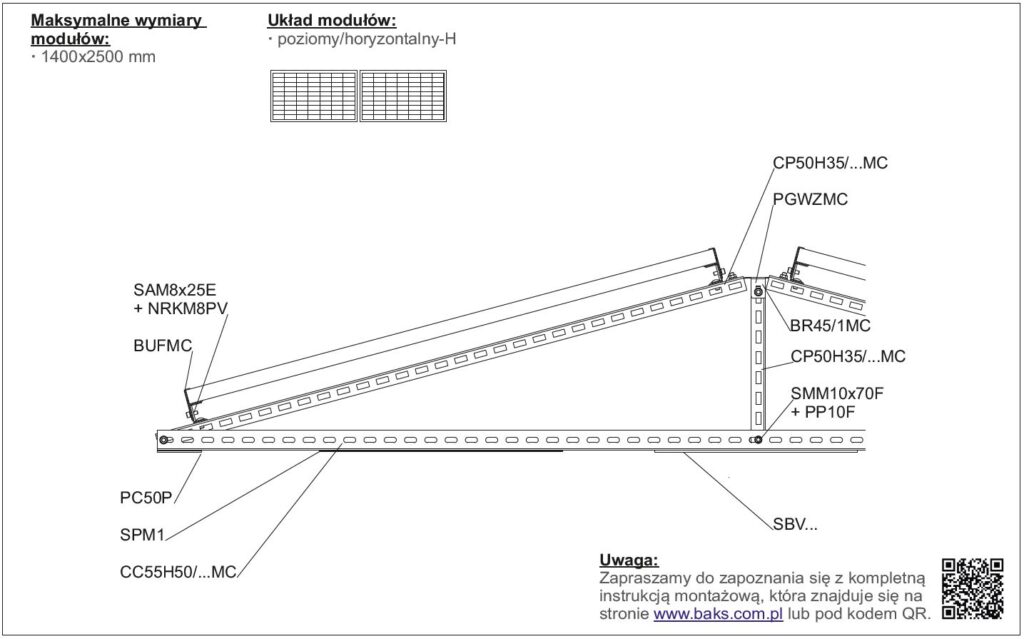

Опис конструкції DP-DTH…S
Опис конструкції
Комплектна опорна система для монтажу фотомодулів у горизонтальному (H) розташуванні під кутом 10°, 15° або 20° на плоскому даху. Система DP-DTH…S дозволяє виконувати монтаж без порушення цілісності покрівельного покриття завдяки використанню бетонного баласту.
Конструкція передбачає монтаж фотомодулів по короткій (для модулів довжиною до 2100 мм) та довгій стороні.
Технічний опис
Матеріали системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — кріпильні елементи зі сталі, оцинкованої методом цинк-ламельного покриття
Конструкція пройшла випробування на міцність
Варіанти монтажу
• DP-DTHKS — анкерне кріплення до даху

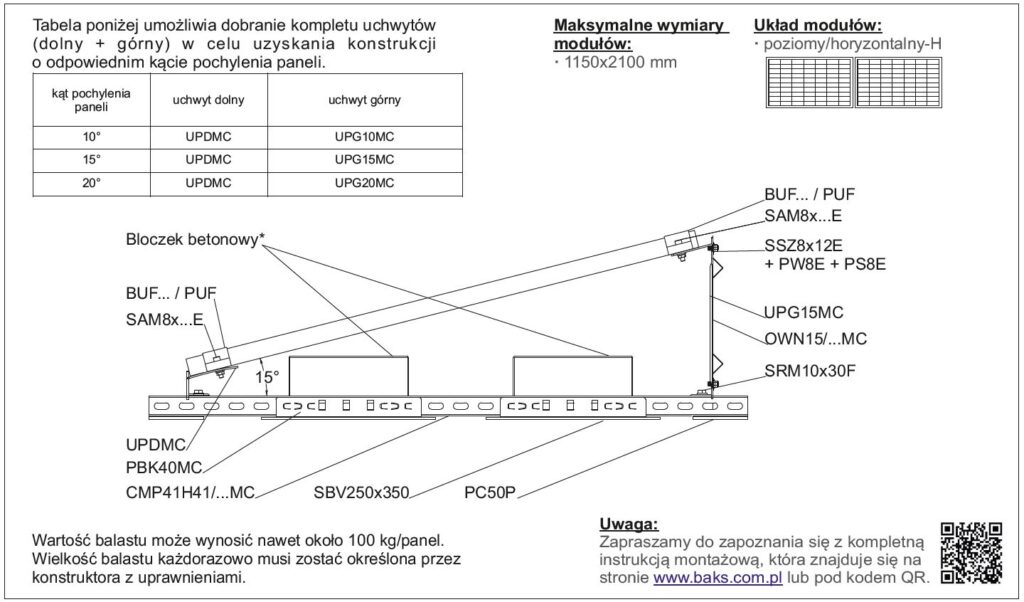

• DP-DTHBS — баластна конструкція
• DP-DTHWS — приклеювання до покрівлі
• DP-DTHKSS — із використанням алюмінієвих напрямних
Переваги
– конструкція пройшла випробування на міцність
– швидкий монтаж завдяки мінімальній кількості елементів
– можливість з’єднання кількох рядів, що для баластної системи значно зменшує необхідну масу баласту
– можливість кріплення фотомодулів без клем — гвинтами у спеціально передбачені отвори або за допомогою клем KLIK
– спеціально спроєктовані зубці забезпечують електричну безперервність між конструкцією та рамами фотомодулів
– три варіанти розміщення баласту: тротуарна плитка в нижніх С-профілях, бетонні блоки на регульованих баластних опорах із засувками, бетонні блоки у металевих лотках уздовж фотомодулів;
– можливість монтажу фотомодулів будь-якої довжини та шириною до 1150 мм
триступеневе регулювання кута нахилу (10°, 15° та 20°) із відповідним маркуванням на нижньому профілі
– аеродинамічна форма конструкції разом із вітрозахисними екранами дозволяє значно зменшити необхідну масу баласту
– триступеневе регулювання висоти підняття конструкції над покрівлею: 19, 26 або 33 мм
Конструкція пройшла випробування на міцність
– швидкий монтаж завдяки мінімальній кількості компонентів
– можливість з’єднання кількох рядів конструкцій — у баластному виконанні це значно зменшує необхідну масу баласту
– можливість кріплення модулів без використання клем — гвинтами через спеціально передбачені отвори або за допомогою клем KLIK
– спеціально спроєктовані зубці забезпечують безперервність електричного контакту між конструкцією та рамами модулів
– три варіанти розміщення баласту: тротуарна плитка в нижніх С-профілях, бетонні блоки на регульованих баластних опорах із засувками, бетонні блоки у металевих лотках уздовж фотомодулів;
– можливість монтажу модулів будь-якої довжини та шириною до 1150 мм
– триступеневе регулювання кута нахилу модулів (10°, 15°, 20°) з позначенням кута на нижньому профілі
– аеродинамічна форма конструкції з вітрозахисними екранами значно зменшує необхідну масу баласту
– триступеневе регулювання висоти підйому конструкції над покрівлею: 19, 26 або 33 мм
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.

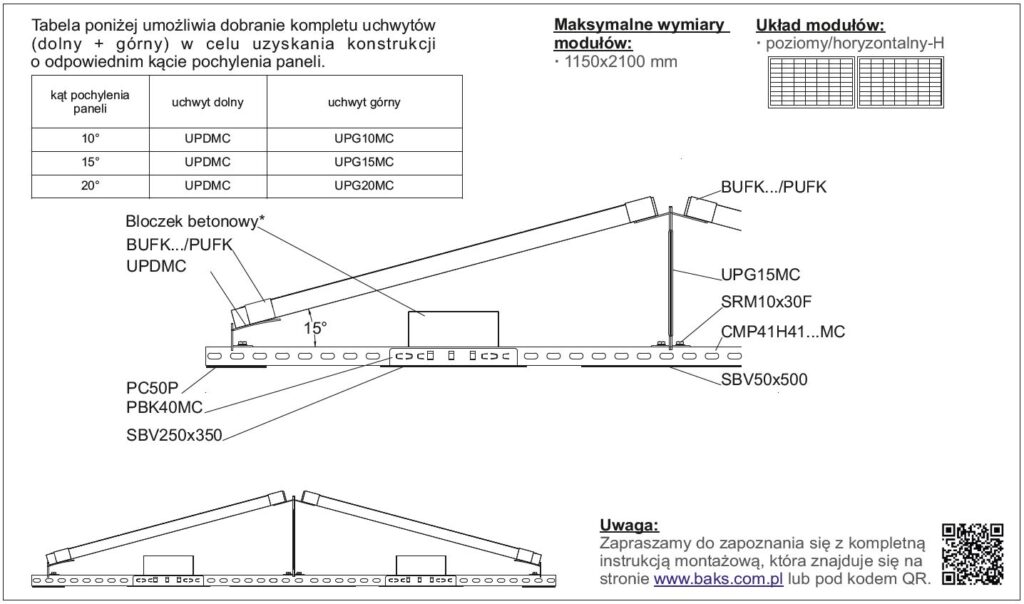

Система DP-DTH...-WZ (10°, 15°, 20°)
Опис конструкції
Комплектна опорна система для монтажу фотоелектричних модулів у горизонтальному положенні під кутом 10°, 15° або 20° на плоскому даху. Система DP-DTH…-WZ дозволяє встановлювати модулі без порушення покрівельного покриття завдяки використанню бетонного баласту.
Конструкція забезпечує монтаж фотоелектричних модулів як по короткій стороні (для модулів довжиною до 2100 мм), так і по довгій стор
Технічний опис
Матеріали системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — кріпильні елементи зі сталі, оцинкованої методом цинк-ламельного покриття
Конструкція пройшла випробування на міцність
Варіанти монтажу:
• анкерне кріплення до даху – DP-DTHKS-WZ
• баластне виконання – DP-DTHBS-WZ
• приклеювання до покрівлі – DP-DTHWS-WZ
• з алюмінієвими профілями – DP-DTHKSS-WZ
• швидкий монтаж завдяки мінімальній кількості компонентів
• можливість з’єднання кількох рядів конструкцій — у баластному виконанні це значно зменшує необхідну масу баласту
• можливість кріплення модулів без використання клем — гвинтами через спеціально передбачені отвори або за допомогою клем KLIK
Переваги
• Конструкція пройшла випробування на міцність
• швидкий монтаж завдяки мінімальній кількості компонентів
• можливість з’єднання кількох рядів конструкцій — у баластному виконанні це значно зменшує необхідну масу баласту
• можливість кріплення модулів без використання клем — гвинтами через спеціально передбачені отвори або за допомогою клем KLIK
• спеціально спроєктовані зубці забезпечують безперервність електричного контакту між конструкцією та рамами модулів
• три варіанти розміщення баласту: тротуарна плитка в нижніх С-профілях, бетонні блоки на регульованих баластних опорах із засувками, бетонні блоки у металевих лотках уздовж фотомодулів;
• можливість монтажу модулів будь-якої довжини та шириною до 1150 мм
• триступеневе регулювання кута нахилу модулів (10°, 15°, 20°) з позначенням кута на нижньому профілі
• триступеневе регулювання висоти підйому конструкції над покрівлею: 19, 26 або 33 мм
• аеродинамічна форма конструкції з вітрозахисними екранами значно зменшує необхідну масу баласту
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система DP-DTH...-F (10°, 15°, 20°)
Опис конструкції
Інноваційна безгвинтова монтажна система для встановлення фотоелектричних модулів максимальною шириною 1150 мм у горизонтальному положенні під кутом 10°, 15° або 20° на плоских дахах, у садах, на присадибних ділянках, у полях та інших твердих поверхнях. Система DP-DTHBF дозволяє виконувати монтаж без пошкодження покрівельного покриття або іншої рівної поверхні завдяки використанню бетонного баласту.
Технічний опис
Матеріали монтажної системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
(конструктивні елементи)
L — порошкове фарбування в чорний колір RAL 9005
A — алюміній (клеми для кріплення модулів)
E — нержавіюча сталь (гвинти для клем)
Конструкція пройшла випробування на міцність
Варіанти монтажу
• анкерне кріплення до даху — DP-DTHKF
• баластне виконання — DP-DTHBF
• приклеювання до покрівлі — DP-DTHWF
• з алюмінієвими профілями — DP-DTHKSF
Переваги
• безгвинтовий надзвичайно швидкий монтаж за принципом системи KLIK
• можливість з’єднання кількох рядів конструкцій — у баластному виконанні це значно зменшує необхідну масу баласту
• три варіанти розміщення баласту: тротуарна плитка в нижніх С-профілях, бетонні блоки на регульованих баластних опорах із засувками, бетонні блоки у металевих лотках уздовж фотомодулів;
• можливість монтажу модулів будь-якої довжини та шириною до 1150 мм
• монтаж модулів за допомогою нових удосконалених клем KLIK BUFK…
• триступеневе регулювання кута нахилу модулів (10°, 15°, 20°) з позначенням кута на нижньому профілі
• аеродинамічна форма конструкції з вітрозахисними екранами значно зменшує необхідну масу баласту
• конструкція сумісна з опорами SPM1 і SPM2, призначеними для приклеювання до покрівлі з бітумної покрівлі або ПВХ-мембрани
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
System: DP-DTH...F-WZ (10°, 15°, 20°)
Опис конструкції
Інноваційна безгвинтова монтажна система для встановлення фотоелектричних модулів будь-яких розмірів у горизонтальному положенні під кутом 10°, 15° або 20° за схемою схід–захід на плоских дахах, у садах, на присадибних ділянках, у полях та інших твердих поверхнях. Система DP-DTHBF-WZ дозволяє виконувати монтаж без пошкодження покрівельного покриття або іншої рівної поверхні завдяки використанню бетонного баласту.
Технічний опис
Матеріали монтажної системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
(конструктивні елементи)
L — порошкове фарбування в чорний колір RAL 9005
A — алюміній (клеми для кріплення модулів)
E — нержавіюча сталь (гвинти для клем)
Конструкція пройшла випробування на міцність
Варіанти монтажу:
• анкерне кріплення до даху — DP-DTHKF-WZ
• баластне виконання — DP-DTHBF-WZ (із застосуванням віброізоляційних прокладок і баластних опор)
• приклеювання до покрівлі — DP-DTHWF-WZ
• з алюмінієвими профілями — DP-DTHKSF-WZ
Розташування модулів:
· горизонтальне (H)
Переваги:
• безгвинтовий надзвичайно швидкий монтаж за принципом системи KLIK
• можливість з’єднання кількох рядів конструкцій — у баластному виконанні це значно зменшує необхідну масу баласту
• три варіанти розміщення баласту: тротуарна плитка в нижніх С-профілях, бетонні блоки на регульованих баластних опорах із засувками, бетонні блоки у металевих лотках уздовж фотомодулів;
• можливість монтажу модулів будь-якої довжини та шириною до 1150 мм
• монтаж модулів за допомогою нових удосконалених клем KLIK BUFK…
• аеродинамічна форма конструкції з вітрозахисними екранами значно зменшує необхідну масу баласту
• конструкція сумісна з опорами SPM1 і SPM2, призначеними для приклеювання до покрівлі з бітумної покрівлі або ПВХ-мембрани
• схема схід–захід забезпечує виробництво електроенергії саме в ті години доби, коли її споживання є найбільшим (і, відповідно, вартість електроенергії найвища)
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система DP-DNH...E (10°, 15° i 20°)
Інструкції з монтажу:
DP-DNHBE

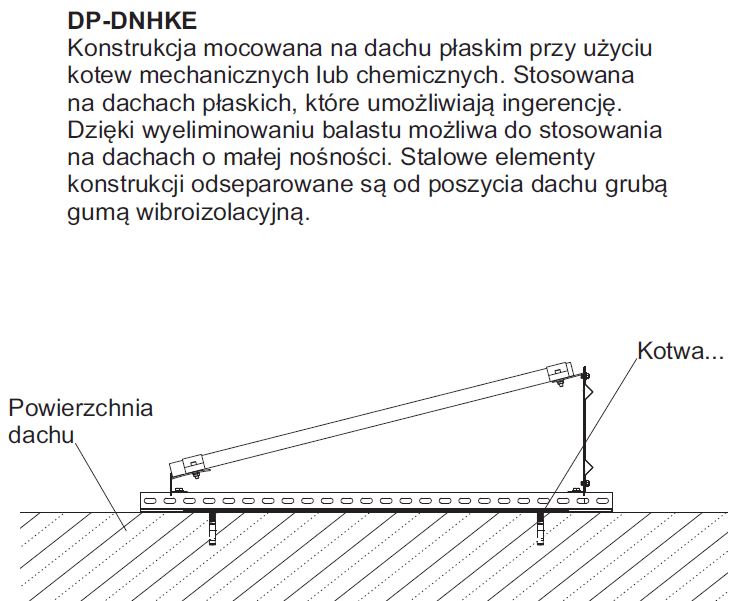

DP-DNHKE

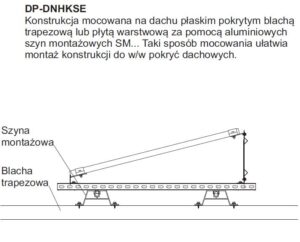

DP-DNHKSE

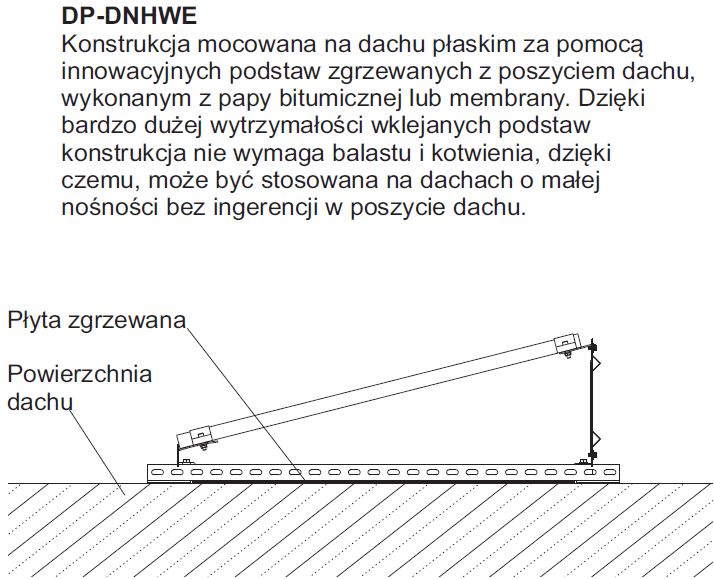

DP-DNHWE
Опис конструкції
Комплектна опорна система для монтажу фотоелектричних модулів у горизонтальному положенні під кутом 10°, 15° або 20° на плоскому даху.

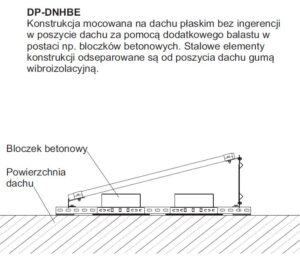

Система DP-DNHBE дозволяє встановлювати модулі без порушення покрівельного покриття завдяки використанню бетонного баласту. (бетонні блоки необхідно захистити від насичення дощовою водою).
Технічний опис
Матеріали системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — кріпильні елементи зі сталі, оцинкованої методом цинк-ламельного покриття
Конструкція пройшла випробування на міцність
Варіанти монтажу:
• анкерне кріплення до даху
• баластне виконання (із застосуванням віброізоляційних прокладок і баластних опор)
• приклеювання до покрівлі
• з алюмінієвими профілями
Переваги
• швидкий монтаж і доступна вартість;
• конструкція пройшла випробування на міцність;
• виконання зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC забезпечує дуже високу корозійну стійкість;
• верхні кронштейни оснащені різьбовими отворами для зручного монтажу вітрозахисних екранів;
• плавне регулювання відстані між кронштейнами на напрямному профілі;
• подовжені монтажні отвори в кронштейнах UPDMC та UPG…MC збільшують монтажні допуски під час встановлення модулів;
• універсальний нижній кронштейн дозволяє встановлювати кут нахилу 10°, 15° або 20°.
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система DP-DNH...E-WZ (схід–захід) (10°, 15° і 20°)
Інструкції з монтажу:
DP-DNHBE-WZ
DP-DNHKE-WZ
DP-DNHKSE-WZ
DP-DNHWE-WZ
Опис конструкції
Комплектна опорна система для монтажу фотоелектричних модулів у горизонтальному положенні під кутом 10°, 15° або 20° на плоскому даху.
Система DP-DNHBE-WZ дозволяє встановлювати модулі без порушення покрівельного покриття завдяки використанню бетонного баласту. (бетонні блоки необхідно захистити від насичення дощовою водою).
Технічний опис:
Матеріали системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — кріпильні елементи зі сталі, оцинкованої методом цинк-ламельного покриття
Конструкція пройшла випробування на міцність
Варіанти монтажу
• анкерне кріплення до даху
• баластне виконання (із застосуванням віброізоляційних прокладок і баластних опор)
• приклеювання до покрівлі
• з алюмінієвими профілями
Переваги
• швидкий монтаж і доступна вартість;
• конструкція пройшла випробування на міцність;
• виконання зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC забезпечує дуже високу корозійну стійкість;
• верхні кронштейни оснащені різьбовими отворами для зручного монтажу вітрозахисних екранів;
• плавне регулювання відстані між кронштейнами на напрямному профілі;
• подовжені монтажні отвори в кронштейнах UPDMC та UPG…MC збільшують монтажні допуски під час встановлення модулів;
• універсальний нижній кронштейн дозволяє встановлювати кут нахилу 10°, 15° або 20°.
• аеродинамічна конструкція значно зменшує необхідну масу баласту, що дозволяє використовувати систему на будівлях із невисокою несучою здатністю покрівлі
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система DP-DNHWE (10°, 15° і 20°) система приклеювання для плоских дахів із бітумним покриттям або ПВХ-мембраною
Інструкція з монтажу DP-DNHWE – завантажити – DP-DNHWE
Опис конструкції
Комплектна опорна система для монтажу фотоелектричних модулів у горизонтальному положенні під кутом 10°, 15° або 20° на плоскому даху, вкритому бітумною покрівлею або ПВХ-мембраною, без порушення покрівельного покриття та без використання додаткового баласту.
Технічний опис:
Матеріали системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — кріпильні елементи зі сталі, оцинкованої методом цинк-ламельного покриття
Конструкція пройшла випробування на міцність
Варіанти монтажу:
• приклеювання до покрівлі
• анкерне кріплення до даху
• баластне виконання (із застосуванням віброізоляційних прокладок і баластних опор)
• з алюмінієвими профілями
Переваги
• швидкий монтаж і доступна вартість
• конструкція пройшла випробування на міцність
• виконання зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC забезпечує дуже високу корозійну стійкість
кріплення кронштейнів модулів до напрямного профілю здійснюється за допомогою одного болта та ромбоподібної гайки
плавне регулювання відстані між кронштейнами на напрямному профілі
подовжені монтажні отвори в кронштейнах UPDMC та UPG…MC збільшують монтажні допуски під час встановлення модулів
універсальний нижній кронштейн дозволяє встановлювати кут нахилу 10°, 15° або 20°
монтаж без пошкодження покрівельного покриття
завдяки використанню монтажних пластин SPM… відсутня потреба в додатковому баласті, що зменшує навантаження на покрівлю
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система: DP-DTH...N (10°, 15°, 20°) (клейова система) для плоских дахів, покритих бітумною мембраною або ПВХ/ТПО-мембраною
Інструкція з монтажу конструкції для завантаження:
DP-DTHBN
DP-DTHKN
DP-DTHKSN
DP-DTHWN
Опис конструкції
Комплектна опорна система, призначена для монтажу фотовольтаїчних модулів у горизонтальному положенні під кутом 10°, 15° або 20° на плоских дахах, покритих бітумною мембраною або покрівельною мембраною, без пошкодження покрівельного покриття та без використання додаткового баласту.
Технічний опис:
Матеріали опорної системи:
MC- конструкційна сталь із покриттям
Magnelis®, MagiZinc®, PosMAC
A- алюміній
E- нержавіюча сталь
F- конструкційна сталь із цинк-ламельним покриттям
Конструкція пройшла випробування на міцність.
Варіанти монтажу конструкції:
• приклеювання до покрівлі
• анкерне кріплення до даху
• баластна конструкція
(із застосуванням віброізоляційних прокладок і баластних опор)
• з алюмінієвими профілями
Переваги:
• конструкція пройшла випробування на міцність;
• виконання зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC забезпечує дуже високу корозійну стійкість;
• можливість монтажу модулів будь-якої довжини;
• відсутність втручання в покрівельне покриття;
• завдяки використанню плит SPM… усунуто необхідність у додатковому баласті, що зменшує навантаження на дах;
• універсальні монтажні клеми з діапазоном затискання 30–40 мм.
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система DP-DTH...-WZ (10°, 15°, 20°) система приклеювання для плоских дахів із бітумним покриттям або ПВХ-мембраною
Інструкції з монтажу:
DP-DTHBN-WZ
DP-DTHKN-WZ
DP-DTHKSN-WZ
DP-DTHWN-WZ
Опис конструкції
Комплектна опорна система для монтажу фотоелектричних модулів у горизонтальному положенні під кутом 10°, 15° або 20° на плоскому даху, вкритому бітумною покрівлею або ПВХ-мембраною, без порушення покрівельного покриття та без використання додаткового баласту.
Технічний опис
Матеріали системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — кріпильні елементи зі сталі, оцинкованої методом цинк-ламельного покриття
Конструкція пройшла випробування на міцність
Варіанти монтажу
• приклеювання до покрівлі
• анкерне кріплення до даху
• баластне виконання (із застосуванням віброізоляційних прокладок і баластних опор)
• з алюмінієвими профілями
Переваги:
• зменшена кількість конструктивних елементів і точок з’єднання завдяки використанню монтажної основи, встановленої на верхній частині центрального вертикального C-подібного профілю
• конструкція пройшла випробування на міцність
• виконання зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC забезпечує дуже високу корозійну стійкість
• можливість монтажу фотоелектричних модулів будь-якої довжини
• монтаж без пошкодження покрівельного покриття
• завдяки використанню монтажних пластин SPM… відсутня потреба в додатковому баласті, що зменшує навантаження на покрівлю
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система DP-DTV...N (25°, 30°, 35°)
Інструкції з монтажу:
DP-DTVKN
DP-DTVBN
Опис конструкції:
Комплектна опорна система для монтажу фотоелектричних модулів у вертикальному положенні під кутом 25°, 30° або 35° на плоскому даху. Конструкція призначена для анкерного кріплення до покрівлі.
Технічний опис:
Матеріали системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — кріпильні елементи зі сталі, оцинкованої методом цинк-ламельного покриття
Конструкція пройшла випробування на міцність
Варіанти монтажу
• приклеювання до покрівлі
• баластне виконання (із застосуванням віброізоляційних прокладок і баластних опор)
Переваги:
• швидкий монтаж
• доступна вартість
• конструкція пройшла випробування на міцність
• висока стійкість конструкції
• виготовлена зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC, що забезпечує дуже високий рівень захисту від корозії
• можливість монтажу фотомодулів на алюмінієвих профілях або сталевих профілях із покриттям Magnelis®, MagiZinc®, PosMAC
• можливість встановлення трьох кутів нахилу: 25°, 30° або 35°
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.

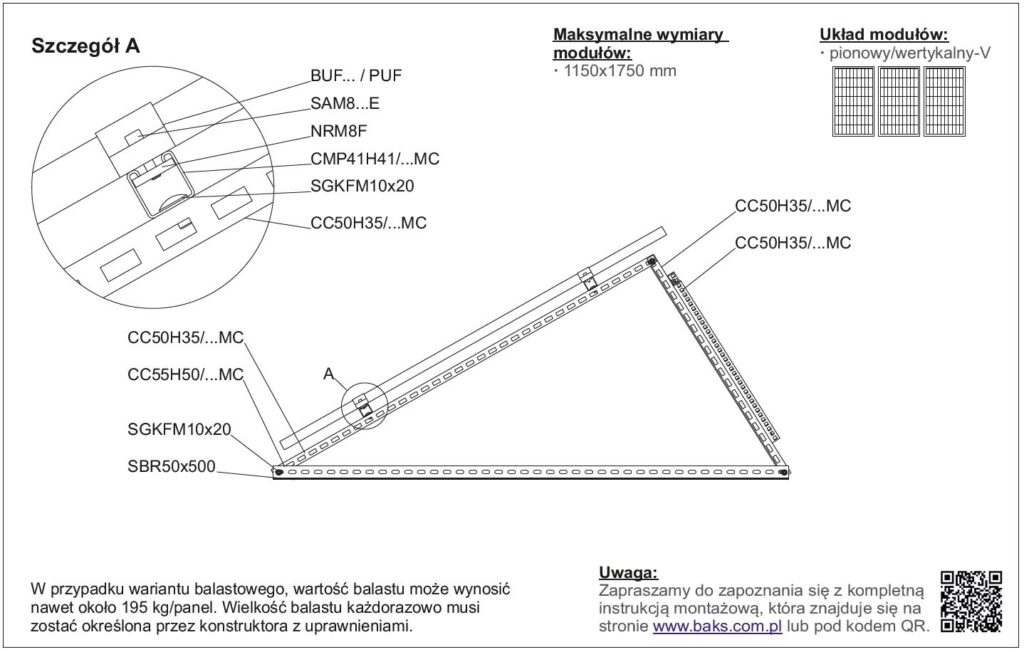

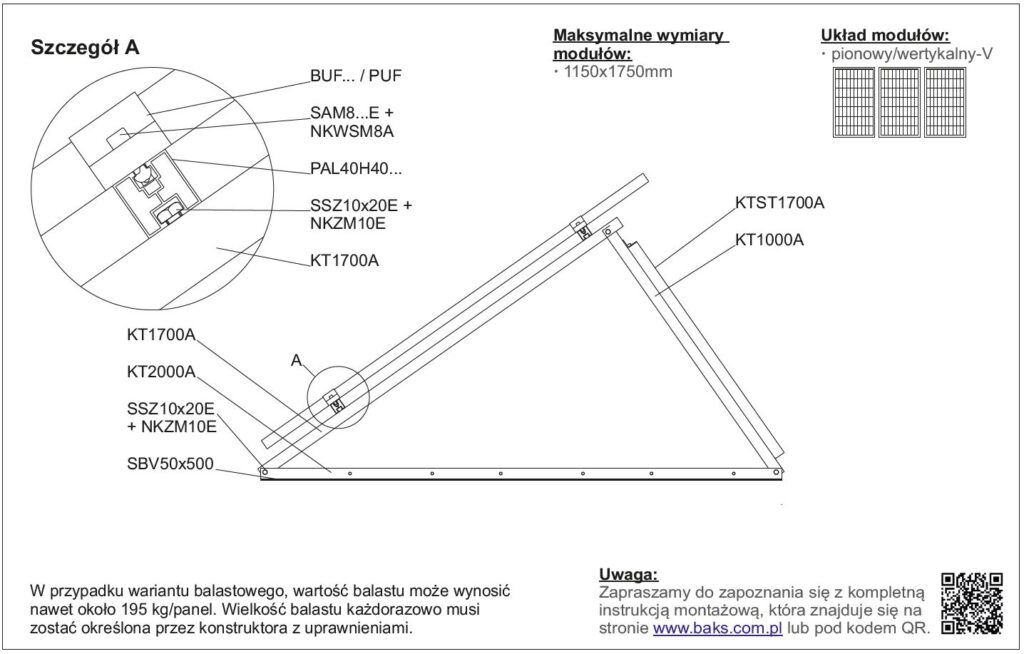

Система: DP-DTAV...N (25°, 30°, 35°)
Інструкція з монтажу конструкції:
DP-DTAVKN
DP-DTAVBN
Опис конструкції:
Комплектна опорна система для монтажу фотомодулів у вертикальній орієнтації під кутом 25°, 30° або 35° на плоскому даху. Конструкція анкерного типу.
Технічний опис:
Матеріали системи:
A — алюміній
E — нержавіюча сталь
F — кріпильні елементи зі сталі, оцинкованої методом цинк-ламельного покриття
Конструкція пройшла випробування на міцність
Варіанти монтажу
• приклеювання до покрівлі
• баластне виконання (із застосуванням віброізоляційних прокладок і баластних опор)
Переваги
• швидкий монтаж
• доступна вартість
• конструкція пройшла випробування на міцність
• висока стійкість конструкції
• виготовлена зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC, що забезпечує дуже високий рівень захисту від корозії
• можливість встановлення трьох кутів нахилу: 25°, 30° або 35°
• легка конструкція, призначена для дахів із низькою несучою здатністю
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система: E-VKRN — монтаж на стіну
Інструкція з монтажу конструкції:
E-VKRN
Опис конструкції:
Опорна система для швидкого монтажу фотомодулів на фасадах будівель.
Технічний опис:
Матеріали системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — кріпильні елементи зі сталі, оцинкованої методом цинк-ламельного покриття
Конструкція пройшла випробування на міцність
Варіанти монтажу:
• анкерне кріплення до бетону
• кріплення до бетону за допомогою хімічних анкерів
Переваги:
• швидкий монтаж
• доступна вартість
• висока стійкість конструкції
• конструкція пройшла випробування на міцність
• виготовлена зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC, що забезпечує дуже високий рівень захисту від корозії
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система: E-VKTN — монтаж на стіну (25°, 30°)
Інструкція з монтажу конструкції:
E-VKTN
Опис конструкції:
Опорна система для швидкого монтажу фотомодулів на фасадах будівель.
Технічний опис:
Матеріали системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — кріпильні елементи зі сталі, оцинкованої методом цинк-ламельного покриття
Варіанти монтажу:
• анкерне кріплення до бетону
• кріплення до бетону за допомогою хімічних анкерів
Переваги
• швидкий монтаж
• доступна вартість
• висока стійкість конструкції
• два варіанти кута нахилу: 25° та 30°
• виготовлена зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC, що забезпечує дуже високий рівень захисту від корозії
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.

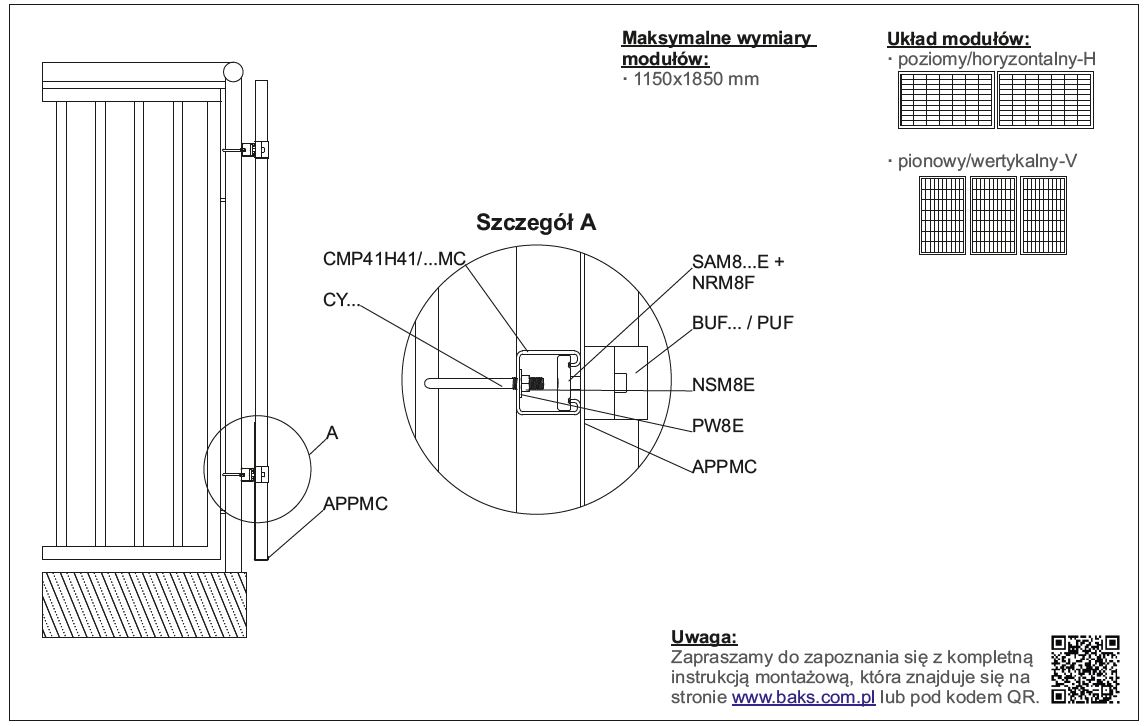

Система: B-VPN — монтаж на балюстраду
Інструкція з монтажу конструкції:
B-VPN
Опис конструкції:
Опорна система для простого монтажу фотомодулів на балюстрадах.
Технічний опис
Матеріали системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
F — кріпильні елементи зі сталі, оцинкованої методом цинк-ламельного покриття
Конструкція пройшла випробування на міцність
Варіанти монтажу:
• кріплення за допомогою U-подібних хомутів (цибантів) до балюстрад із круглим або квадратним перерізом.
Переваги:
• швидкий монтаж
• доступна вартість
• висока стійкість конструкції
• конструкція пройшла випробування на міцність
• виготовлена зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC, що забезпечує дуже високий рівень захисту від корозії
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
Система: B-HKAN — монтаж на балюстраду
Інструкція з монтажу конструкції:
Опис конструкції:
Опорна система для простого монтажу фотомодулів на балюстрадах.
Технічний опис
Матеріали системи:
MC — конструкційна сталь із покриттям Magnelis®, MagiZinc®, PosMAC
A — алюміній
E — нержавіюча сталь
Варіанти монтажу:
• кріплення за допомогою U-подібних хомутів (цибантів) до балюстрад із круглим або квадратним перерізом.
Переваги:
• швидкий монтаж
• мала вага конструкції
• доступна вартість
• висока стійкість конструкції
• конструкція пройшла випробування на міцність
• виготовлена зі сталі з покриттям Magnelis®, MagiZinc®, PosMAC, що забезпечує дуже високий рівень захисту від корозії
Гарантія
Компанія BAKS надає 10-річну гарантію на всі елементи, що входять до складу опорної конструкції.
